Montare presostat pompa submersibila

Blog Montare presostat pompa submersibila
Autor:

 De ce avem nevoie de un presostat? Principiul de functionare

Presostatul este un dispozitiv cu doua arcuri (arcul mic si arcul mare) cu ajutorul carora se regleaza presiunea.  Utilizarea presostatului intr-un sistem hidrofor cu pompa submersibila (recomandat) sau cu pompa de suprafata face posibila mentinerea unei presiunii constante.

Presostatul va porni pompa de apa cand presiunea in sistem va fi minima (reglata in presostat) si va opri functionare pompei cand este atinsa presiunea maxima in sistem.

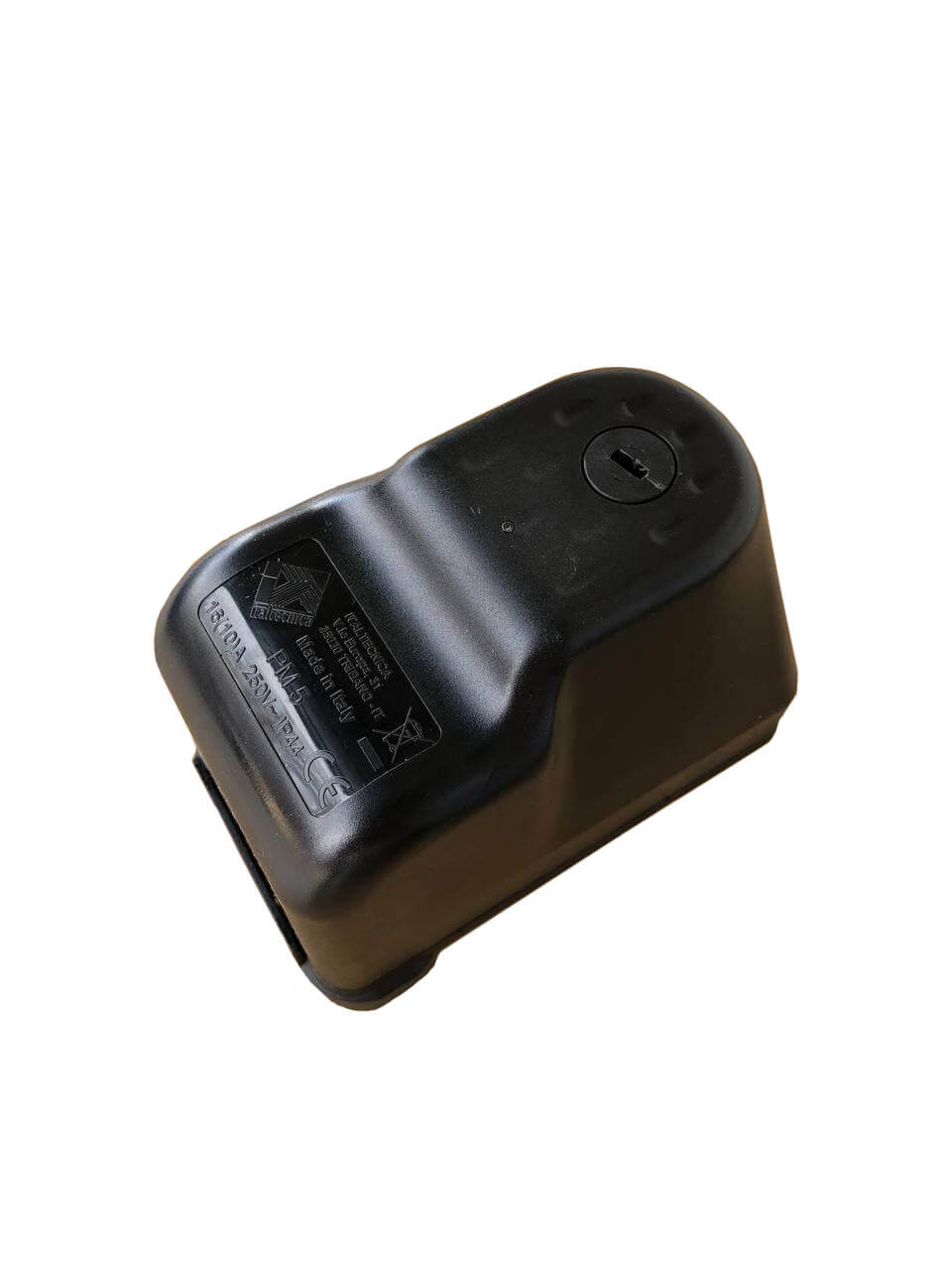

Montare presostat pompa submersibila

Atunci cand un echipament de pompare este conectat la un presostat, el va functiona in felul urmator:

  1.  Pompa submersibila pompeaza apa catre vasul de expansiune
  2.  In scurt timp se observa o crestere a presiunii apei, informatie indicata pe manometru
  3.  In momentul cand presiunea atinge nivelul de maxim stabilit, presostatul opreste echipamentul de pompare
  4.  Treptat vasul de expansiune se goleste ceea ce duce la scaderea presiunii. In momentul cand presiunea a ajuns la nivelul de minim setat, presostatul porneste echipamentul de pompare.

Schema montaj pompa submersibila cu presostat in regim hidrofor

1. Conectare directa presostat fara protectie la suprasarcina si lipsa apa.

schema presostat in regim hidrofor

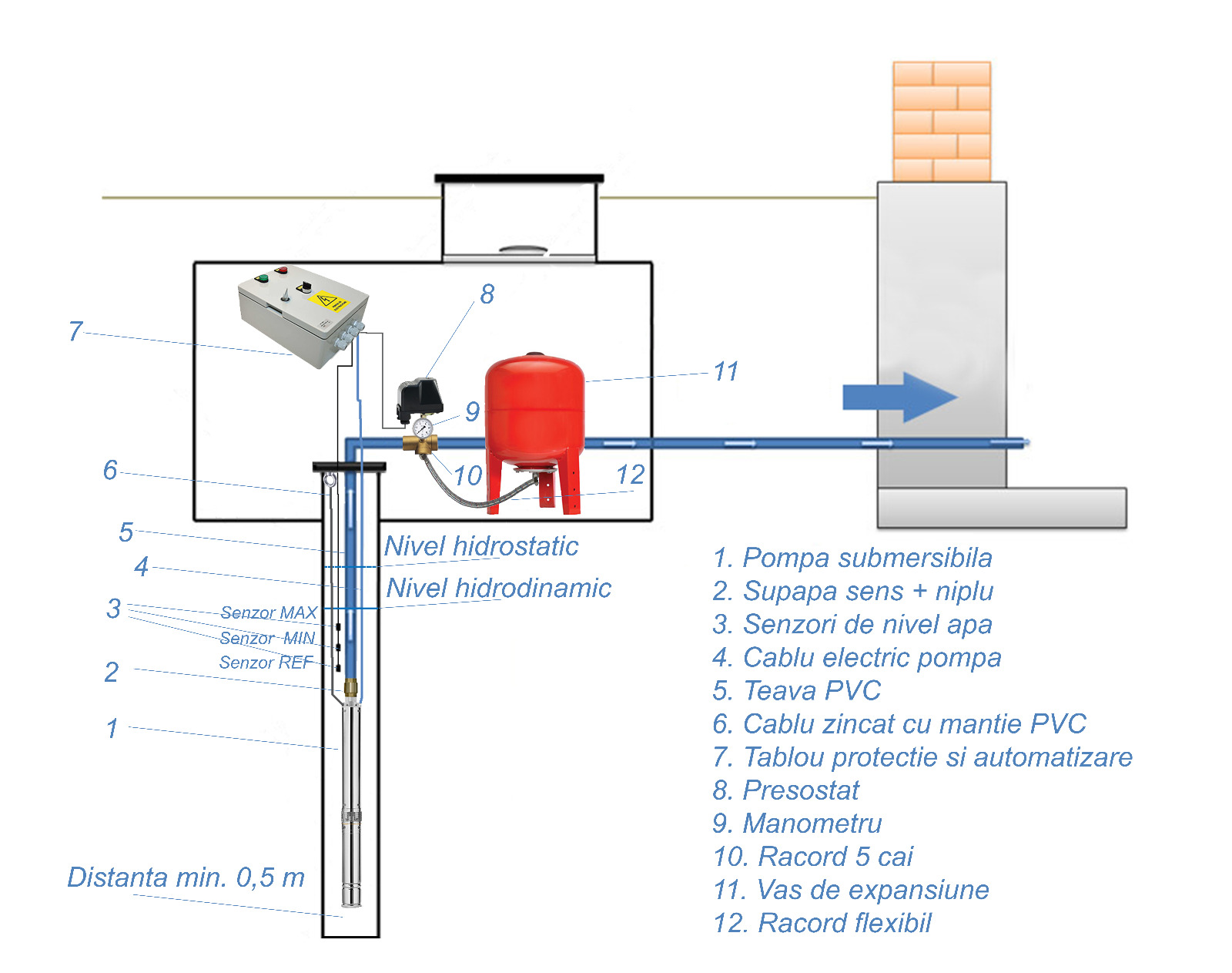

2. Conectare presostat cu tablou si protectie lipsa apa

Parametrii presostatului

Presostatul are doua arcuri cu piulite:

  •  Arcul mare reprezinta presiunea de pornire Pp. Pentru a schimba aceasta valoare, vom roti piulita in sens orar pentru a o mari si invers pentru a o micsora.
  • Arcul mic reprezinta diferenta presiunii de pornire & oprire => ΔP=Pp-Po. Pentru a mari diferenta se roteste in sens orar si invers pentru a o micsora

presostat presiune minima maxima

IMPORTANT! Modificand presiunea de pornire a pompei Pp se va schimba si presiunea de oprire Po. Pentru a modifica presiunea de oprire folositi arcul mic pentru diferenta. In general se regleaza Pp intre 1-3 bari si ΔP intre 0.5-2 bari, dar noi le putem modifica dupa necesitate.

Legaturi electrice presostat hidrofor

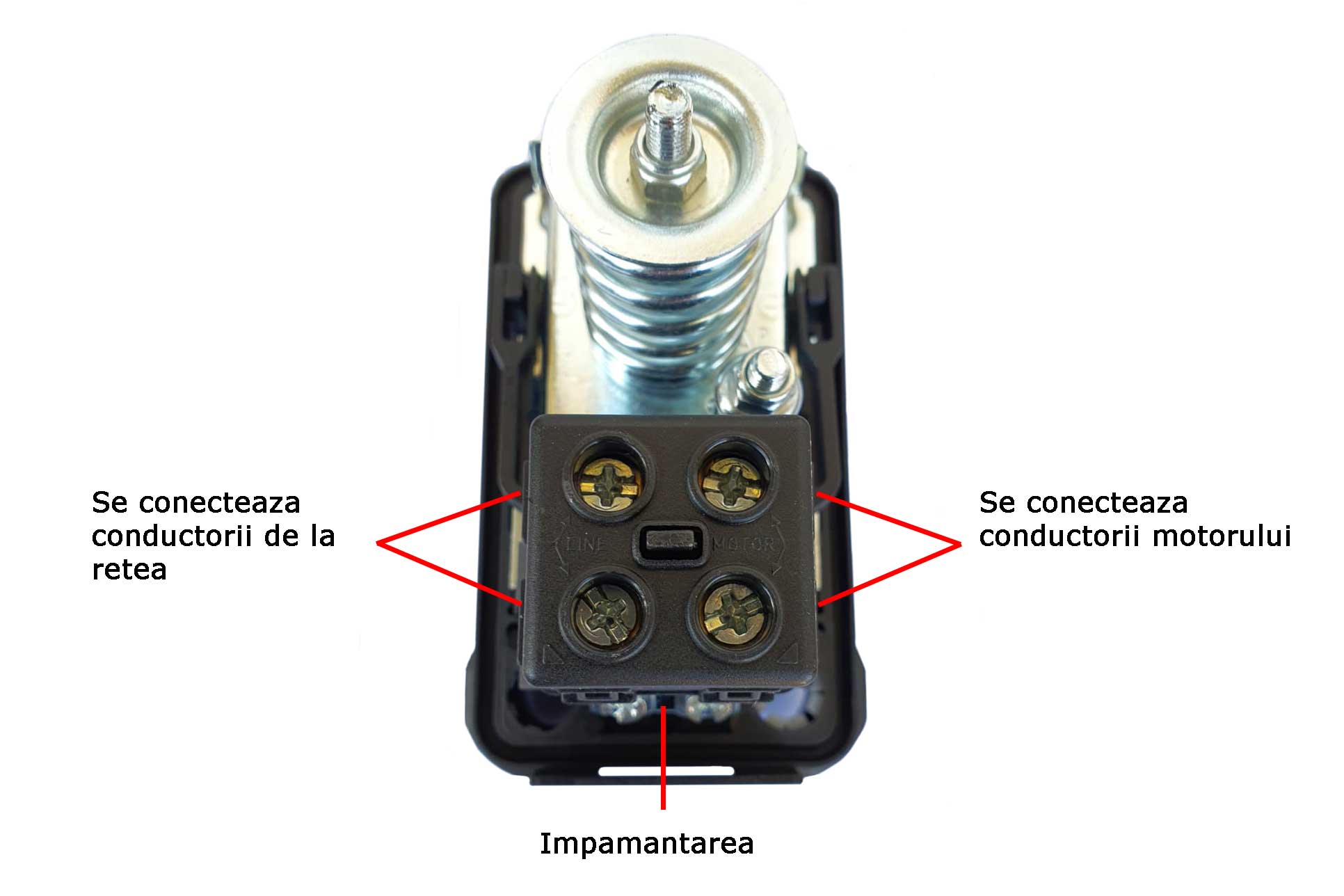

1. Conectare la retea

Atunci cand conectam presostatul direct la retea si la pompa de apa, legaturile electrice vor arata in felul urmator:

Conectare la retea electrica

2. Conectare la tablou de automatizare

Tablurile de automatizare au o punte prin care presostatul se conecteaza direct la el. Legaturile  electrice vor  fi facute in felul urmator:

Reglare presostat hidrofor

La instalarea unei statii de pompare este foarte important sa configurati presostatul. Respectarea tuturor cerintelor asigura o functionare eficienta si reduce riscul de avarie pentru toate dispozitivele care alcatuiesc sistemul. Presiunile necesare pot sa difere de la un client la altul. Mai jos am descris o setare mai generala

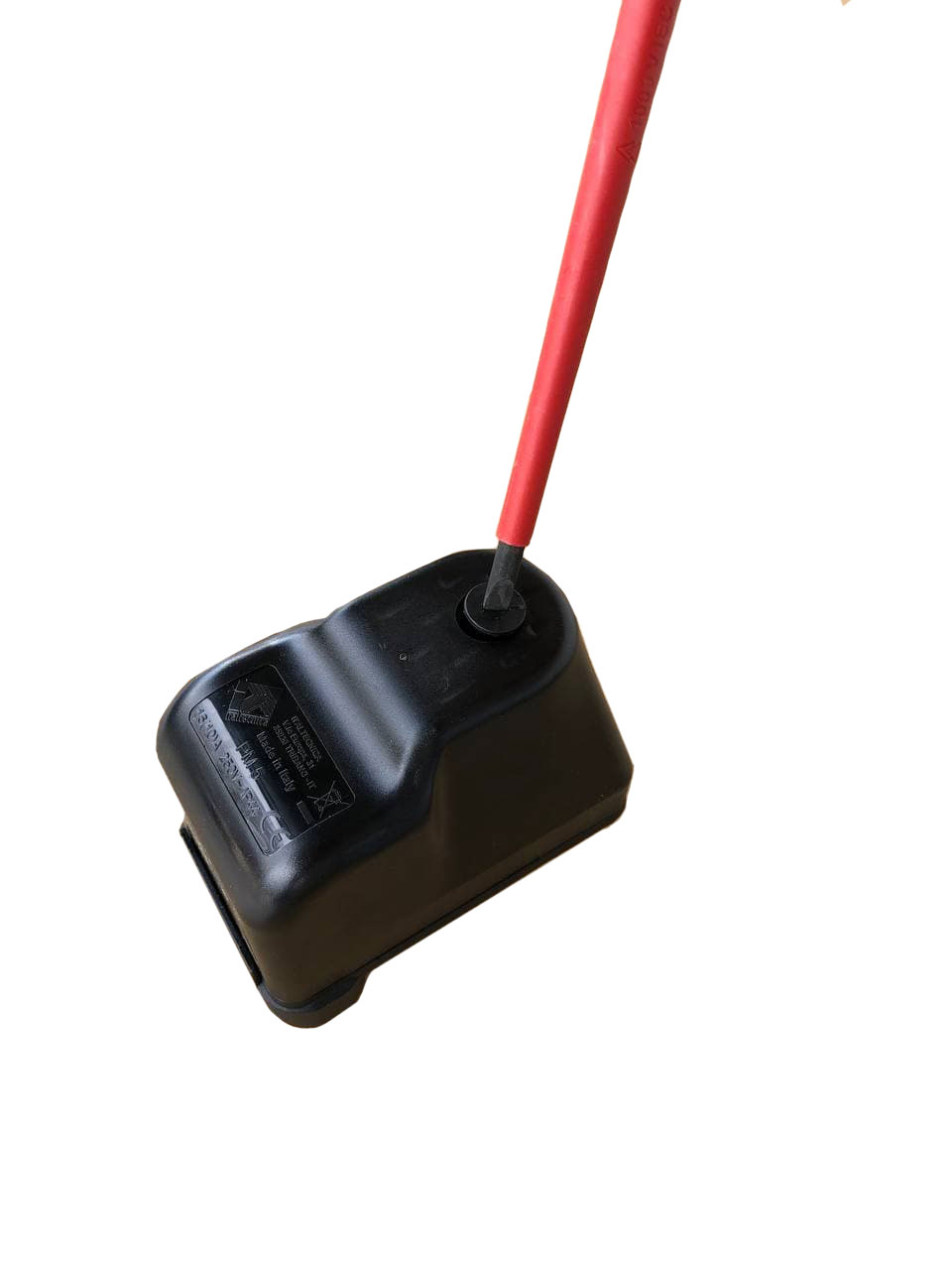

1. Desurubam piulutia de pe carcasa presostatului pentru a scoate capacul

scoatem capacul

2. Dupa indepartarea capacului observam arcul mic si arcul mare

presostat setare

3. Setam arcul mare la 1.6 bar(Presiunea minima necesara care va porni sistemul). Daca nu exista afisaj pentru presiune, ne vom ajuta de manometru.

4. Setam ΔP 1.4 bar => 1.6 bar + 1.4 = 3 bar(Presiunea maxima care va opri sistemul)

Verificare setari presostat:

  1.  Conectati manometrul la vasul de expansiune
  2.  Goliti vasul de expansiune si monitorizati la ce presiune presostatul porneste echipamentul de pompare. Daca presiunea este prea mare sau prea mica se roteste piulita de la arcul mare
  3.  Monitorizati la ce presiune se opreste echipamentul de pompare
  4.  Daca este necesar rotiti piulita de la arcul mic.
