Clema simpla din inox AISI 316 pentru fixarea capetelor de cablu metalic de 4 mm, cu profil compact si strangere printr-un singur surub M5.
Clema simpla, cunoscuta si sub denumirea de clema Simplex, este solutia cea mai rapida pentru realizarea unei bucle sau a unei imbinari pe cablu metalic. Spre deosebire de brida clasica in forma de U, clema simpla are un corp turnat dintr-o singura bucata, iar cablul este presat intre cele doua canale profilate prin strangerea unei singure piulite.
Executia din otel inoxidabil AISI 316 (A4), cu continut de molibden, face aceasta clema potrivita pentru montaje expuse permanent la umezeala, apa dura sau atmosfera salina: instalatii de pompe, tensionari de cablu in exterior, sisteme de sustinere si balustrade.
Clema simpla este un element de terminatie pentru cablu metalic. Ea blocheaza capatul liber al cablului pe portiunea activa, formand o bucla fixa sau realizand jonctiunea a doua capete. Ansamblul este format din doua parti:
Fata de brida clasica, clema simpla ocupa mai putin spatiu si se monteaza mult mai rapid, insa dezvolta o forta de strangere mai redusa. Din acest motiv se foloseste in perechi si este recomandata pentru fixari statice si tensionari, nu pentru ridicari de sarcini suspendate.

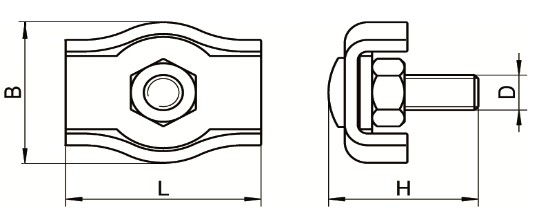

| Diametru cablu | Latime B | Filet D | Inaltime H | Lungime L |
|---|---|---|---|---|
| 2 mm | 12 mm | M4 | 14 mm | 15 mm |
| 3 mm | 14 mm | M4 | 14 mm | 18 mm |
| 4 mm | 18 mm | M5 | 19 mm | 20 mm |
| 5 mm | 20 mm | M5 | 19 mm | 25 mm |
| 6 mm | 24 mm | M6 | 23 mm | 25 mm |
| 8 mm | 30 mm | M8 | 27 mm | 25 mm |
| Pas | Operatiune | Detalii tehnice |
|---|---|---|
| Pas 1 | Pregatirea cablului | Taie cablul curat, fara destramarea toroanelor. Verifica sa fie exact 4 mm diametru. |
| Pas 2 | Desfacerea clemei | Slabeste piulita M5 pana cand cele doua canale se departeaza suficient pentru introducerea cablului. |
| Pas 3 | Formarea buclei | Indoaie cablul in bucla dorita. Pentru durabilitate maxima monteaza o rodanta in interiorul buclei. |
| Pas 4 | Introducerea cablurilor | Aseaza cablul activ intr-un canal si capatul liber in celalalt, paralele, fara incrucisare. |
| Pas 5 | Pozitionarea primei cleme | Prima clema se monteaza cat mai aproape de bucla sau de rodanta, la 1-2 mm distanta. |
| Pas 6 | Montarea celei de a doua cleme | A doua clema se pozitioneaza la aproximativ 24 mm, respectiv 6 x diametrul cablului, fata de prima. |
Atentie la strangere: strangerea excesiva aplatizeaza cablul si ii reduce rezistenta. Strangerea insuficienta permite alunecarea capatului liber sub sarcina. Lasa minim 40 mm de cablu liber dupa ultima clema.
Pe HidroPompe.ro gasesti gama completa de cleme simple inox, cleme duble din inox, bride din inox, rodante din inox si cabluri metalice inoxidabile. Toate produsele sunt executate din otel inoxidabil si sunt compatibile intre ele.
