Senzor de nivel cu electrod conductiv pentru ape murdare, ape de drenaj si ape de canalizare — fara piese mobile, compatibil cu toate tablourile de automatizare cu releu de nivel. Fabricat in Italia, certificat D.M. 25/2012.
Electrosonda de nivel pentru apa uzata Tecnoplastic SONS (cod TPACCSONS100001) este solutia profesionala pentru detectia si controlul automat al nivelului in camine de pompare, bazine de colectare si rezervoare care lucreaza cu ape murdare, ape de drenaj sau ape de canalizare. Spre deosebire de intrerupatoarele cu plutitor, electrosondele conductve nu au piese mobile, nu sunt afectate de turbulentele lichidului si nu se pot bloca in pozitie — ceea ce le face alegerea preferata in statii de pompare ape uzate, instalatii industriale si aplicatii in care fiabilitatea pe termen lung este esentiala.

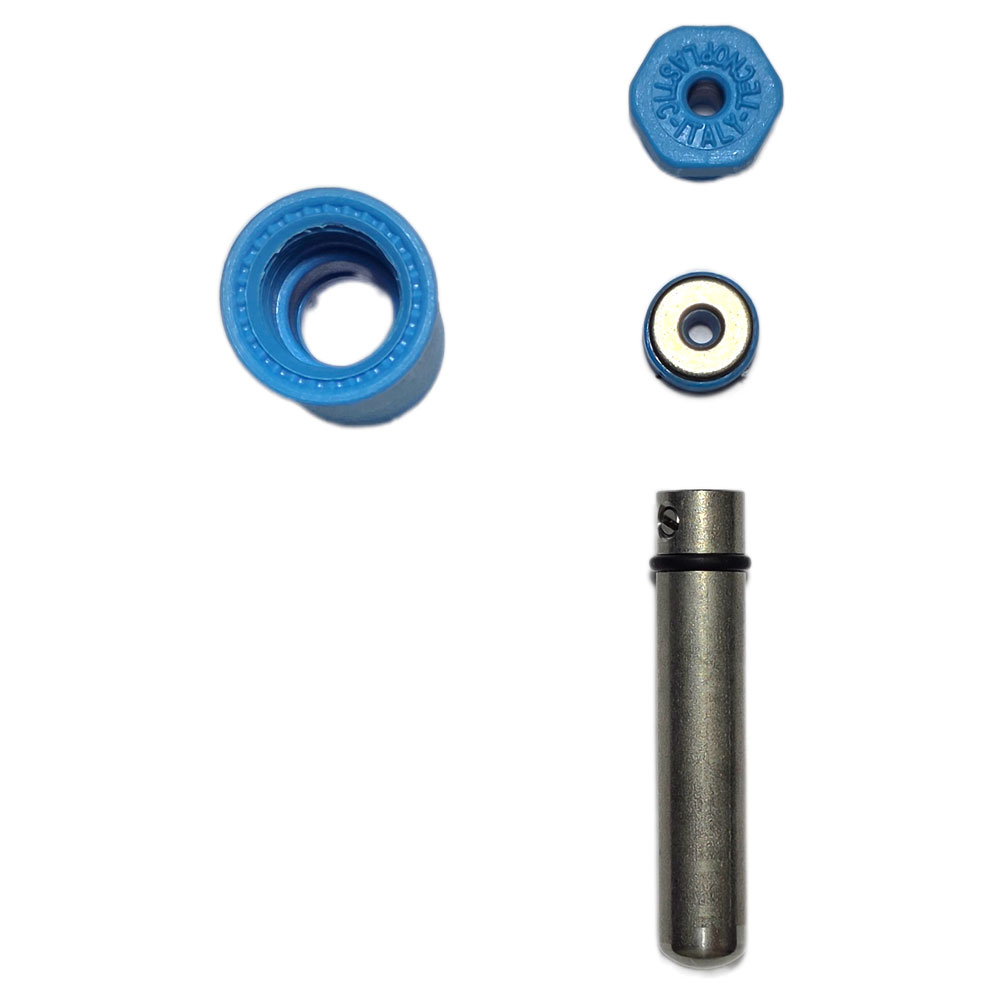

Corpul din polipropilena rezistenta, etansarile EPDM si electrodul din otel inoxidabil AISI 303 asigura functionare stabila in medii agresive, cu particule in suspensie sau namol. Sonda poate fi instalata la adancimi de pana la 10 m, se fixeaza direct pe teava de refulare a pompei si se conecteaza la orice tablou de automatizare echipat cu releu de nivel prin cablu cauciucat 1x1,5 mm sau 3x1,5 mm. Materialele utilizate sunt atoxice conform legislatiei ACS, iar produsul este certificat conform normelor italiene D.M. 25/2012.
O electrosonda de nivel detecteaza prezenta sau absenta lichidului la o cota data, utilizand principiul conductivitatii electrice. Cand electrodul metalic al sondei intra in contact cu lichidul, se inchide un circuit de joasa tensiune catre releul de nivel din tabloul de automatizare — acesta comanda pornirea sau oprirea pompei submersibile.

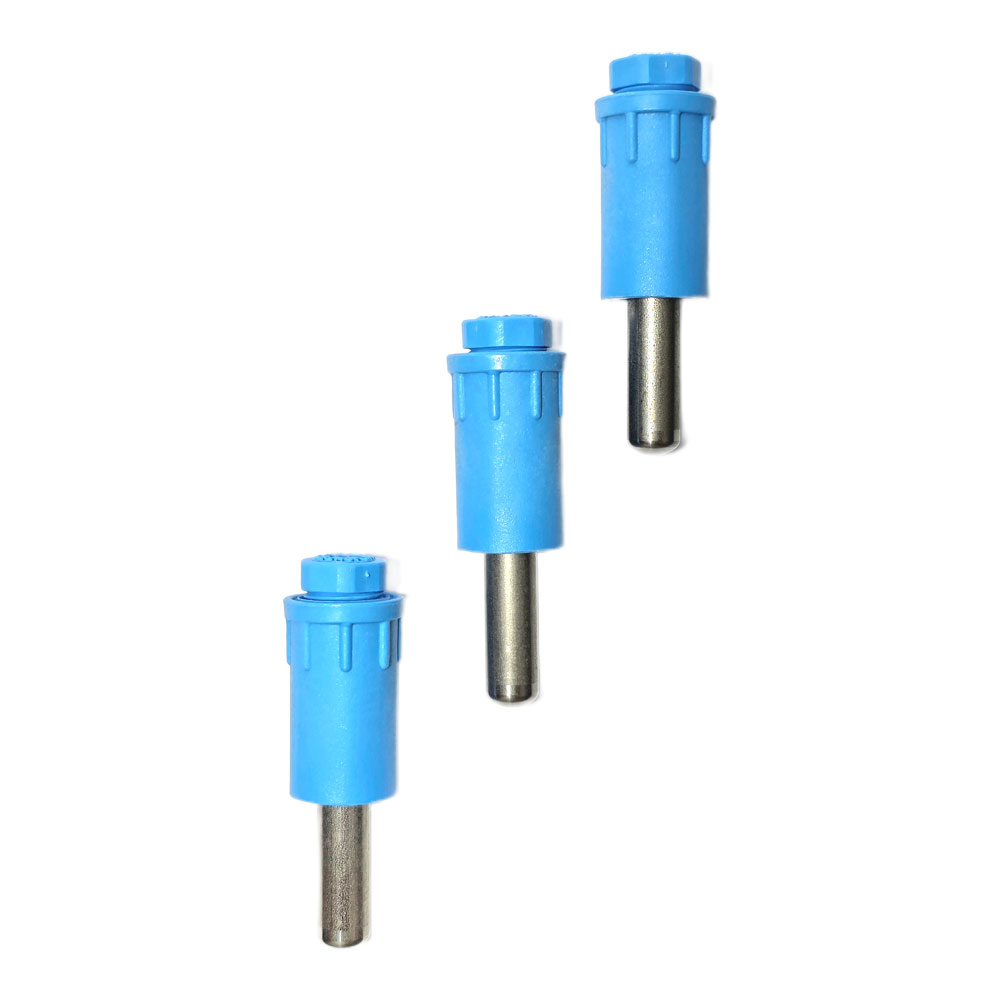

Sistemul functioneaza intotdeauna cu un set de 3 sonde - referinta, minim si maxim, montate la cote diferite, conectate la un tablou cu releu de nivel:
Avantajul decisiv fata de intrerupatoarele cu plutitor: Nu exista piese mobile care se pot bloca sau uza. Electrosondele nu sunt sensibile la turbulentele sau spuma apei uzate, pot fi montate in spatii inguste sau direct pe teava de refulare si au o durata de viata semnificativ mai mare in conditii de functionare continua.
| Caracteristica | Valoare |
|---|---|
| Brand / Producator | Tecnoplastic (Italia) |
| Tip lichid compatibil | Apa uzata, apa de canalizare, apa de drenaj |
| Carcasa | Polipropilena |
| Electrod | Otel inoxidabil AISI 303 |
| Material O-ring | EPDM |
| Material etansare / diafragma | EPDM |
| Grad de protectie | IP 68 |
| Adancime maxima de instalare | 10 m |
| Temperatura maxima de lucru | +80 °C |
| Lungime sonda | 72 mm |
| Sectiune cablu compatibila | max. Ø 2,5 ÷ 3,5 mm² |
| Cuplu maxim surub presacablu | 0,7 Nm |
| Greutate neta | 0,04 kg |
| Clasa de izolare | Clasa I |
| Certificari | Conform D.M. 25/2012 (Italia), materiale atoxice ACS |
| Pas | Operatiune | Detalii importante |
|---|---|---|
| Pas 1 | Stabilirea cotelor de nivel | Determina cotele pentru nivelul minim (protectie pompa), comun (referinta) si maxim (pornire sau alarma) in functie de volumul util al bazinului sau caminului de pompare |
| Pas 2 | Pregatirea cablului de conectare | Utilizeaza cablu submersibil dedicat pentru electrosonde, sectiune 3x1,5 mm²; verifica compatibilitatea cu sectiunea de fir acceptata de sonda (max. Ø 3,5 mm²) |
| Pas 3 | Conectarea cablului la sonda | Introduce cablul prin presetupa si strange surubul progresiv |
| Pas 4 | Fixarea sondelor la cotele stabilite | Fixeaza fiecare sonda rigid de teava de refulare a pompei sau de un suport metalic |
| Pas 5 | Conectarea la tabloul de automatizare | Conecteaza cele 3 sonde la tabloul echipat cu releu de nivel, tabloul furnizeaza tensiunea de detectie de joasa tensiune — nu conecta direct la tensiunea de retea |
| Pas 6 | Testarea functionarii | Verifica succesiv fiecare sonda: scufunda si scoate electrodul din lichid si confirma comutarea corecta a releului; repeta pentru toate cele 3 sonde |
| Pas 7 | Punerea in functiune si prima monitorizare | Porneste instalatia in regim automat si supravegheaza primul ciclu complet de pornire/oprire; ajusteaza pozitia sondelor daca este necesar |
Gama Tecnoplastic cuprinde doua modele de electrosonde, alese in functie de tipul de lichid din instalatie. Ambele modele au acelasi principiu de functionare si aceleasi dimensiuni — diferenta esentiala este certificarea pentru tipul de lichid si destinatia de utilizare:
| Model Tecnoplastic | Tip lichid | Electrod | Grad protectie | Adancime max. | Certificare |
|---|---|---|---|---|---|
| ESU E — apa curata | Apa curata, potabila, industriala | AISI 303 | IP 68 | 10 m | D.M. 25/2012, ACS |
| SONS — apa uzata (acest produs) | Apa uzata, drenaj, canalizare | AISI 303 | IP 68 | 10 m | D.M. 25/2012, ACS |
Cum alegi modelul corect: daca instalatia implica ape murdare, namol, ape de canalizare sau drenaj — alege modelul SONS (acest produs). Pentru foraje de apa curata, rezervoare de apa potabila sau aplicatii alimentare, modelul ESU E este varianta corecta. In caz de dubiu, echipa HidroPompe.ro iti recomanda solutia potrivita pentru aplicatia ta.
Pe HidroPompe.ro gasesti gama completa de tablouri de automatizare cu releu de nivel, electrosonde si cablu submersibil pentru electrosonde 3x1,5 mm² — tot ce ai nevoie pentru automatizarea completa a instalatiei de pompare ape uzate.
