Etansare mecanica ax 12 mm stationar 26 x 8 mm

Etansare mecanica ax 12 mm stationar 26 x 6 mm

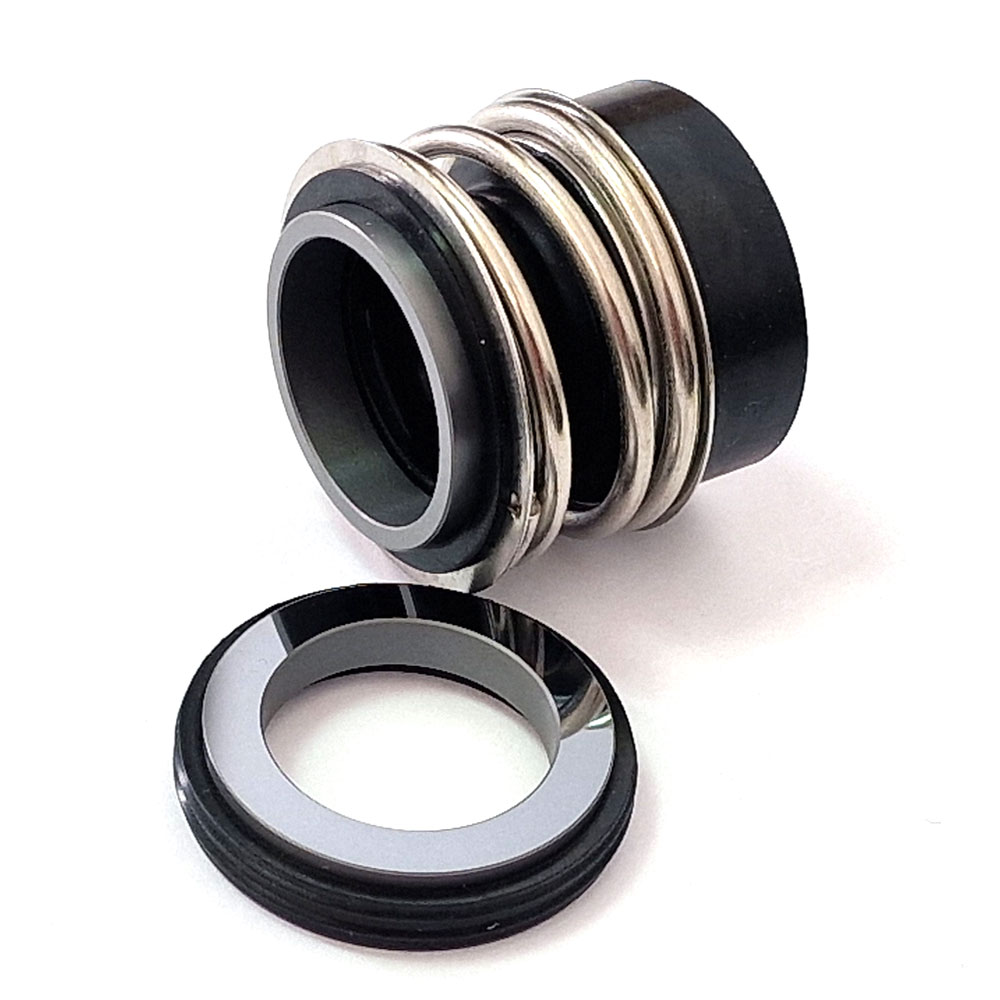

Etansarea rotativa (cu arc)
d₁ (ax) = 12 mm
d_a = 25 mm
l = 33,4 mm

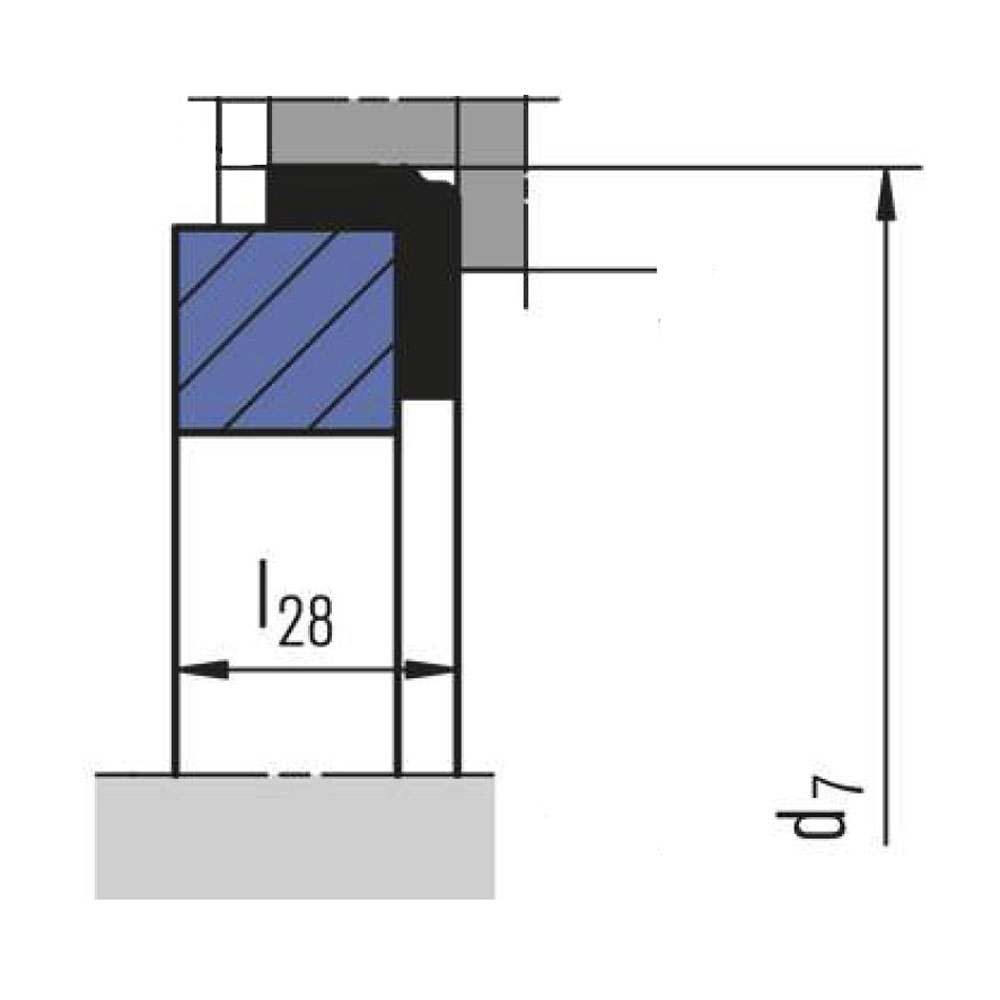

Etansarea stationara (inelul cu cauciucul cupa)
d₇ = 26 mm
I₂₈ = 8 mm

• Etansarea rotativa cu arc cilindric si burduf, pentru apa curata, apa fierbinte, lichide abrazive si acizi slabi
• Inelul stationar cu cupa
• Sens de rotatie independent
• Materiale fete de alunecare etansare rotativa: carbura de siliciu + EPDM -40° +140°C
• Materiale fete de alunecare etansare stationara: carbura de siliciu + NBR -30° +120°C
• Presiune maxima 12 bar


Cum identificam corect o etansare mecanica

Identificarea corecta a unei etansari mecanice incepe de la diametrul axului, masurat exact in zona in care se monteaza etansarea. Acesta este primul reper de care avem nevoie pentru a va putea recomanda produsul potrivit.

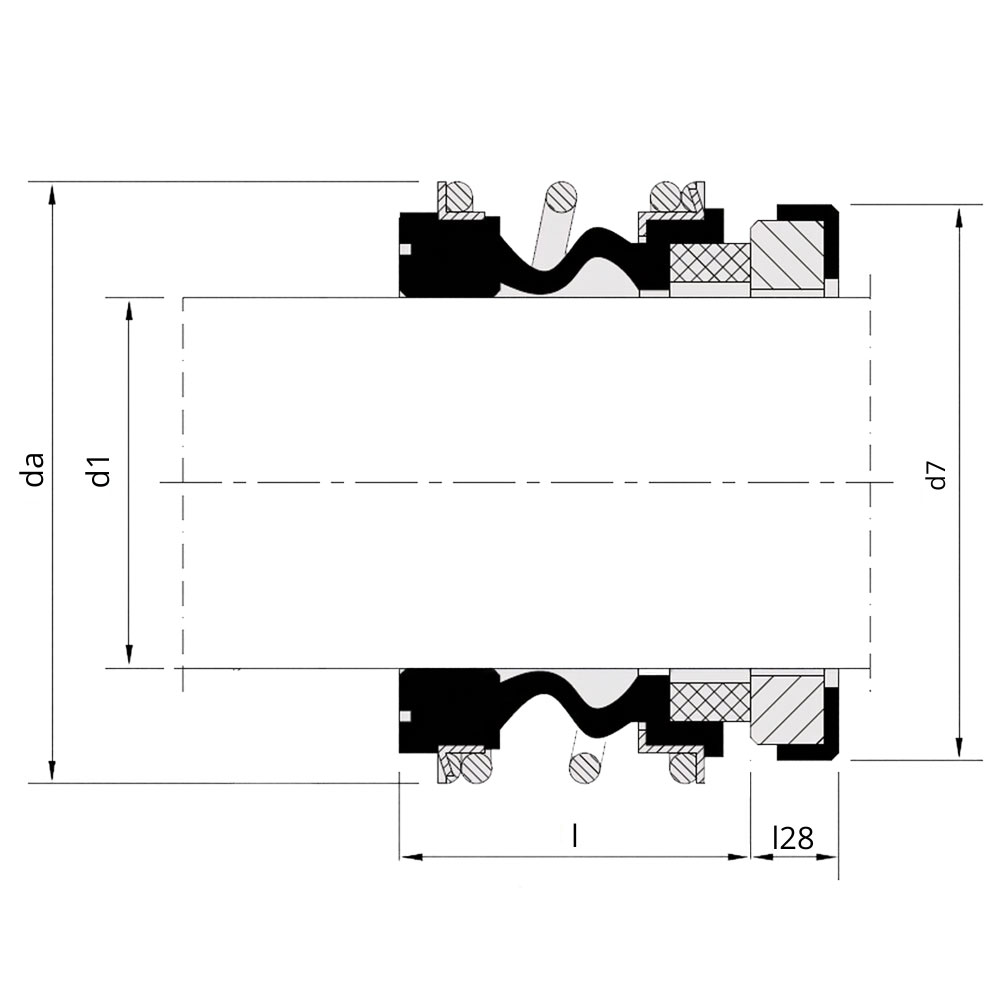

Etansarea mecanica tip Burgmann MG13 este alcatuita din doua componente principale:

• Partea rotativa – se masoara lungimea "l", cu etansarea in stare usor comprimata (valorile din fisa tehnica corespund etansarii montate si comprimata usor, asa cum functioneaza in exploatare)
• Partea stationara, cu cauciuc cupa – se masoara diametrul exterior impreuna cu cauciucul "d₇", precum si lungimea totala cu cauciucul cupa "l₂₈"

Daca nu sunteti sigur ca modelul identificat este cel corect, cea mai sigura metoda de echivalare este sa ne comunicati diametrul axului si trimiteti fotografii cu piesa rotativa si piesa stationara

Diferenta dintre cele doua componente este simpla: piesa rotativa se invarte odata cu axul in timp ce piesa stationara ramane fixa. Acest tip de identificare prin poze si masuratori este cea mai rapida metoda de a gasi echivalentul corect pentru orice etansare mecanica.
