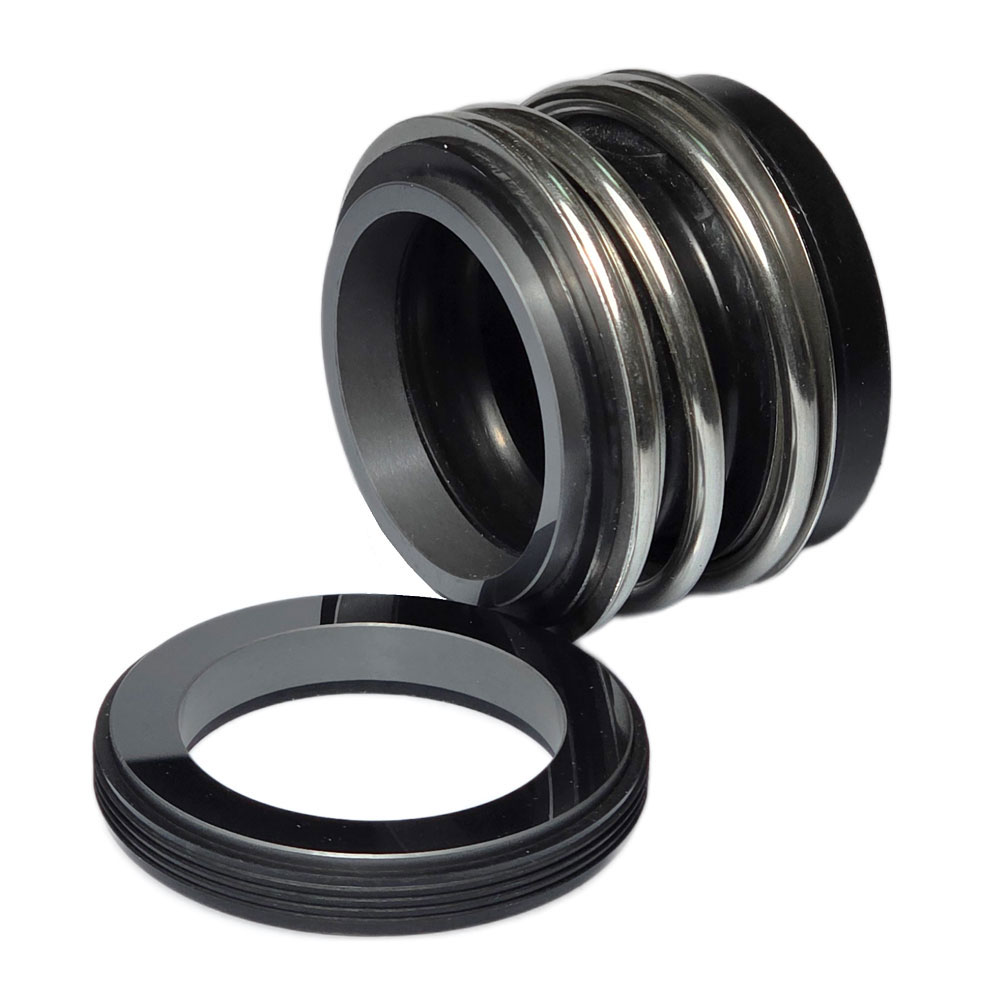

Etansare mecanica tip Burgmann MG12/30-Z G60 ax 30 mm; stationara 45 x 7,5 mm

Etansare mecanica tip Burgmann MG12/30-Z - G60  Q1E-Q1E

Etansarea rotativa (cu arc)
d₁ (ax) = 30 mm
d_a = 49 mm
l = 35 mm

Etansarea stationara (cu cauciuc cupa)
d₇ = 45 mm
I₂₈ = 7,5 mm

Materiale si caracteristici

Etansarea rotativa (cu burduf si cu arc)

• Fata de alunecare: carbura de siliciu Q1
• Material garnituri: cauciuc ((elastomer) EPDM
• Temperatura de functionare: -40° +140°C


Etansare stationara

• Fata de alunecare: carbura de siliciu Q1
• Material garnituri: cauciuc ((elastomer) EPDM
• Temperatura de functionare: -40° +140°C
• Etansare mecanica simpla, tip perna de cauciuc (burduf)
• Neechilibrata
• Independenta de sensul de rotatie
• Presiune de functionare: de la vid pana la 12 bar
• Viteza: maxim 10 m/s


Cum identificam corect o etansare mecanica

Identificarea corecta a unei etansari mecanice incepe de la diametrul axului, masurat exact in zona in care se monteaza etansarea. Acesta este primul reper de care avem nevoie pentru a va putea recomanda produsul potrivit.

Etansarea mecanica tip Burgmann MG12 este alcatuita din doua componente principale:

• Partea rotativa – se masoara lungimea "l", cu etansarea in stare usor comprimata (valorile din fisa tehnica corespund etansarii montate si comprimata usor, asa cum functioneaza in exploatare)
• Partea stationara, tip G60, cu cupa – se masoara diametrul exterior impreuna cu cauciucul cupa "d₇", precum si lungimea totala cu cupa "l₂₈"

Daca nu sunteti sigur ca modelul identificat este cel corect, cea mai sigura metoda de echivalare este sa ne comunicati diametrul axului si trimiteti fotografii cu piesa rotativa si piesa stationara

Diferenta dintre cele doua componente este simpla: piesa rotativa se invarte odata cu axul in timp ce piesa stationara ramane fixa. Acest tip de identificare prin poze si masuratori este cea mai rapida metoda de a gasi echivalentul corect pentru orice etansare mecanica.
