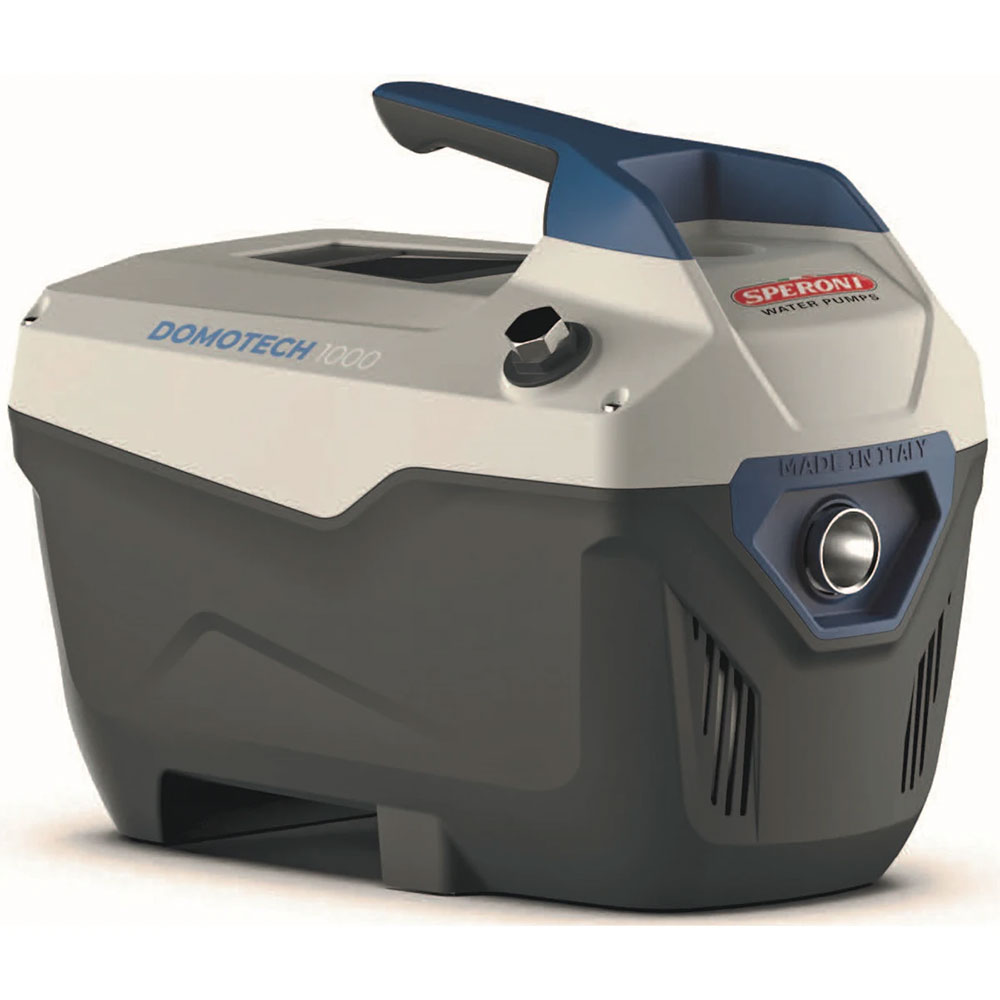

Sistem automat de presurizare cu convertizor de frecventa (variator de turatie / inverter) care mentine intotdeauna o presiune constanta indiferent de consum (in plaja de lucru a pompei). Convertizorul are alimentare monofazata 230V la intrare si iesire trifazata care actioneaza motorul trifazat al pompei, fara a fi necesara o retea de 400V in instalatie. Proiectat pentru a ridica presiunea in instalatie in aplicatii civile, rezidentiale si mici sisteme de irigatii. Deosebit de silentios, garanteaza o economie de energie importanta. Este format dintr-o pompa centrifuga multietajata (4 rotoare) de inalta eficienta, convertizor de frecventa, traductor de presiune, vas de expansiune si supapa de sens, toate integrate in aceeasi carcasa.
| Caracteristica | Valoare |
|---|---|
| Model | DOMOTECH 1000 |
| Putere nominala (P2) | 0,75 kW (1 HP) |
| Putere absorbita (P1) | 1,1 kW |
| Curent absorbit | 4,8 A (monofazat) |
| Inaltime maxima de pompare (H max) | 50 m |
| Debit maxim (Q max) | 5,4 m3/h (90 l/min) |
| Numar rotoare (giranti) | 4 |
| Tip motor electropompa | Trifazat IE3, actionat de convertizorul de frecventa |
| Convertizor de frecventa | Alimentare monofazata 230V la intrare, iesire trifazata 400V catre motorul pompei |
| Alimentare grup | 230V - 50Hz, monofazat (220V - 60Hz la cerere) |
| Constructie motor | Motor cu inductie in doi poli (n = 2850 min-1) |
| Racord aspiratie (DNA) | 1 toli (DN 25) |
| Racord refulare (DNM) | 1 toli (DN 25) |
| Clasa de izolatie | F |
| Grad de protectie | IP 55 |
| Siguranta | Protectie la lipsa apa |
| Greutate | 15 kg |

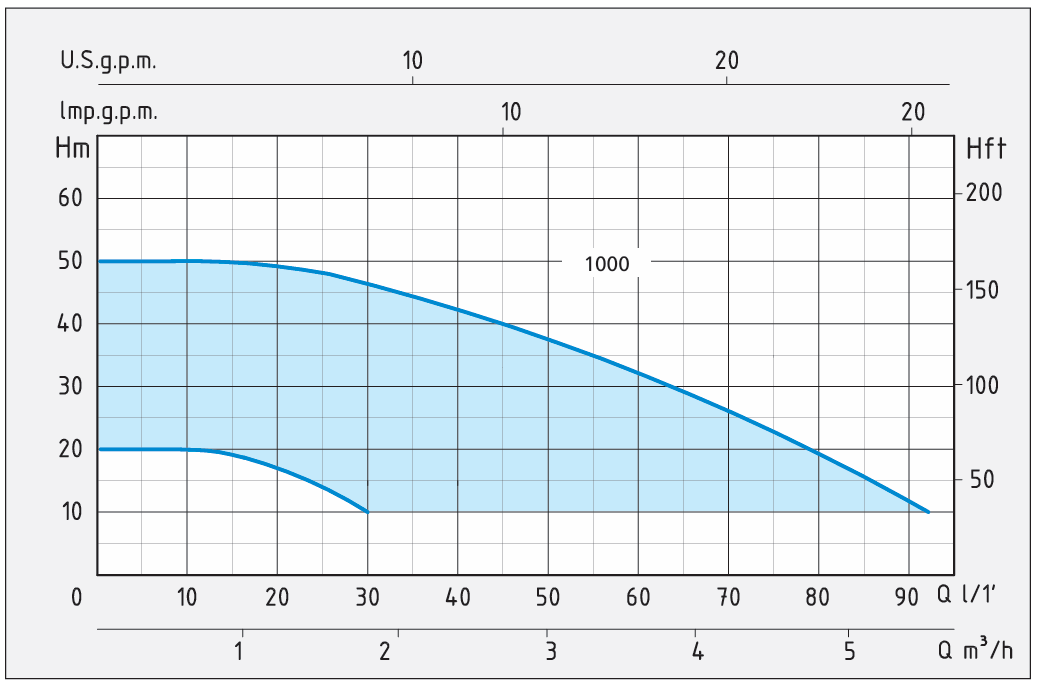

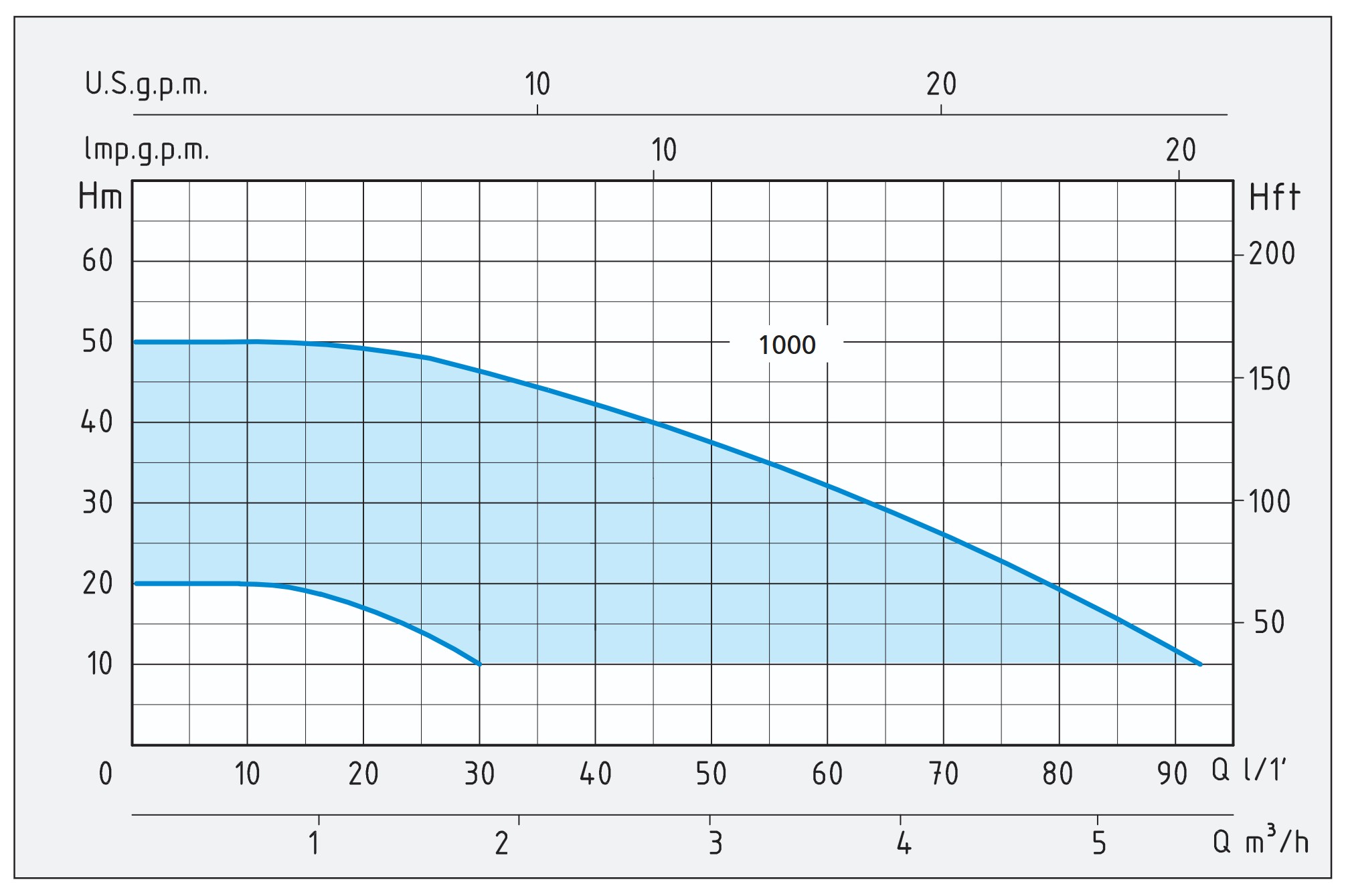

Inaltimea de pompare (H) in functie de debitul cerut (Q). DOMOTECH 1000 ajusteaza automat turatia pentru a mentine presiunea constanta reglata.
| Q = Debit / Inaltime de pompare H | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Debit Q (m3/h) | 0,6 | 1,2 | 1,8 | 2,4 | 3 | 3,6 | 4,2 | 4,8 | 5,4 |
| Debit Q (l/min) | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
| Inaltime de pompare in m.C.A. | |||||||||
| H max (m) | 50 | 49 | 46 | 42 | 37 | 32 | 26 | 19 | 12 |
| H min (m) | 20 | 17 | 10 | ||||||
| Componenta | Material |
|---|---|
| Carcasa | Polipropilena |
| Corp pompa | Otel inoxidabil AISI 304 |
| Suport motor | Aluminiu |
| Rotor (girant) | Noryl |
| Difuzor | Noryl |
| Flansa pompa | Otel inoxidabil AISI 304 |
| Ax cu rotor | Otel inoxidabil AISI 304 |
| Etansare mecanica | Ceramica / Grafit / NBR |
| Parametru | Valoare |
|---|---|
| Temperatura lichidului | pana la 35°C (uz casnic, conform EN 60335-2-41) |
| Temperatura maxima lichid | 45°C (pentru alte tipuri de utilizari) |
| Temperatura ambientala | pana la 40°C (uz casnic, conform EN 60335-2-41) |
| Temperatura ambientala maxima | pana la 55°C (pentru alte tipuri de utilizari) |
| Presiune maxima de lucru | 9 bar (900 kPa) |
| Adancime maxima de aspiratie | pana la 8 m |
| Regim de functionare | Serviciu continuu |
Nota: in cazurile in care sistemul DOMOTECH este montat deasupra bazinului, se monteaza si un sorb cu clapeta in capatul tevii de aspiratie, in vederea amorsarii pompei.

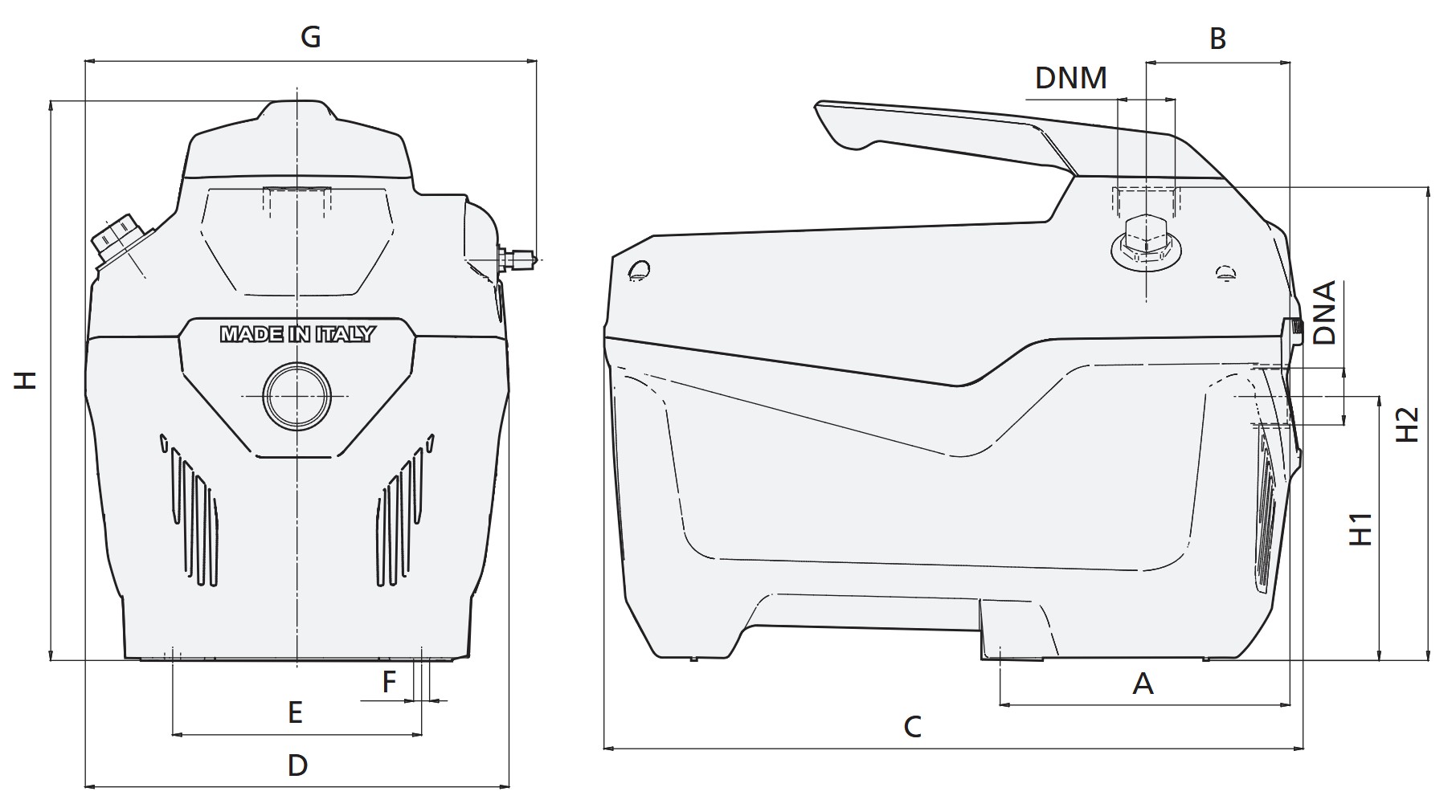

| Caracteristica | Valoare |
|---|---|
| Model | DOMOTECH 1000 |
| A | 163 mm |
| B | 81 mm |
| C | 393 mm |
| D | 238 mm |
| E | 140 mm |
| F | 9 mm |
| G | 254 mm |
| H | 315 mm |
| H1 | 149 mm |
| H2 | 266 mm |
| Rotoare (giranti) | 4 |
| Racord aspiratie (DNA) | 1 toli (DN 25) |
| Racord refulare (DNM) | 1 toli (DN 25) |
| Greutate | 15 kg |
