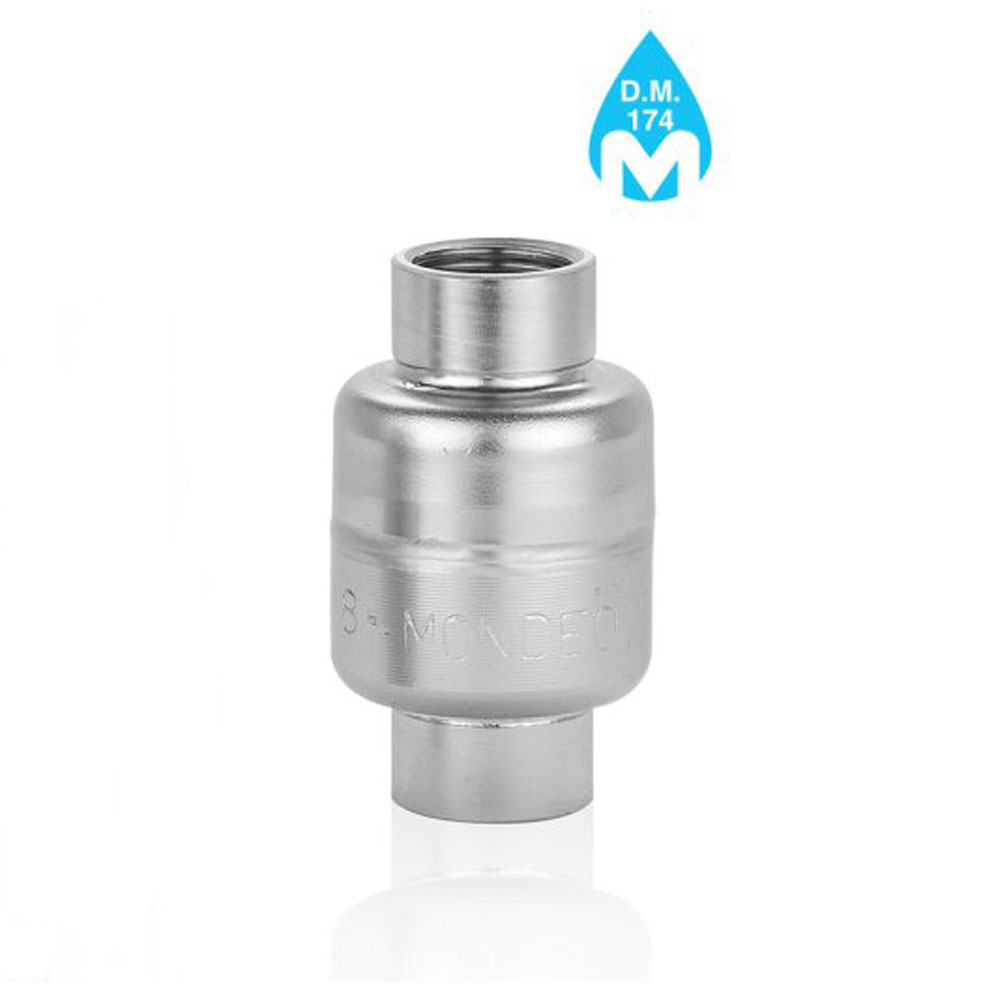

Supapa de sens unic inox AISI 304 1/4" DN 8 FPM - 16 bar

Supapa de sens SMALL din inox AISI 304, cu arc si inel de etansare FPM, pentru evitarea returului fluidului in sisteme hidraulice civile si industriale. Filete interne conform UNI ISO 228/1, presiune nominala de lucru 16 bar.

Supapa de sens unic SMALL este o supapa de retinere in linie, fabricata integral din inox AISI 304, cu sistem cu arc si inel de etansare FPM (Viton). Rolul ei este sa permita curgerea fluidului intr-un singur sens si sa blocheze automat returul fluidului, protejand pompa si restul instalatiei. Se monteaza de regula pe refulare, acolo unde este necesar sa se evite intoarcerea apei in sistem.

Ce este supapa de sens unic SMALL si cum functioneaza

Supapa de sens unic (numita si supapa de retinere sau supapa anti-retur) lasa fluidul sa treaca intr-o singura directie. Cand presiunea din amonte depaseste presiunea de deschidere, discul de control se ridica si permite curgerea. In momentul in care debitul se opreste sau presiunea tinde sa se inverseze, arcul readuce discul pe scaun si asigura etanseitatea, oprind returul fluidului.

Modelul SMALL functioneaza la o presiune nominala de lucru (PN) de 16 bar si are o presiune de deschidere foarte mica (Min. 0,025 - Max. 0,035 bar), ceea ce o face potrivita pentru aplicatii cu pierderi de sarcina reduse.

De ce inox AISI 304 si inel de etansare FPM

Constructia integral din inox AISI 304 (1.4301 / 1.4304 EN 10088) ofera rezistenta superioara la coroziune fata de variantele din alama sau plastic, fiind ideala pentru tratarea apei si pentru instalatii unde igiena si durabilitatea conteaza.

• Corp, racorduri, disc, arc si suport din inox AISI 304 - rezistenta mecanica si la coroziune pe termen lung
• Inel de etansare FPM (Viton) - rezistent la temperaturi ridicate si la o gama larga de fluide
• Bucsa de ghidare PTFE - frecare redusa si functionare lina a discului
• Suduri TIG fara material de aport - imbinari curate, fara puncte slabe
• Tratament de suprafata: degresare, decapare chimica, electropolizare

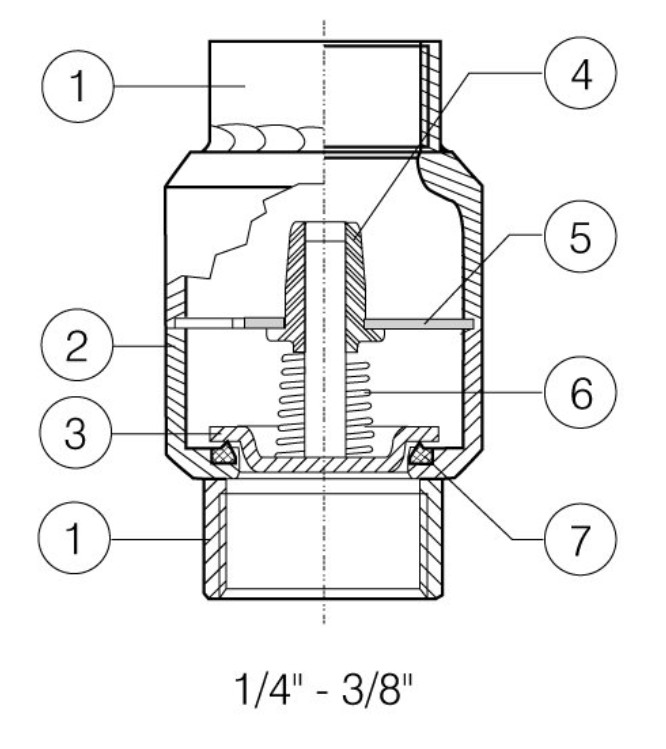

Componente si materiale

Specificatii tehnice

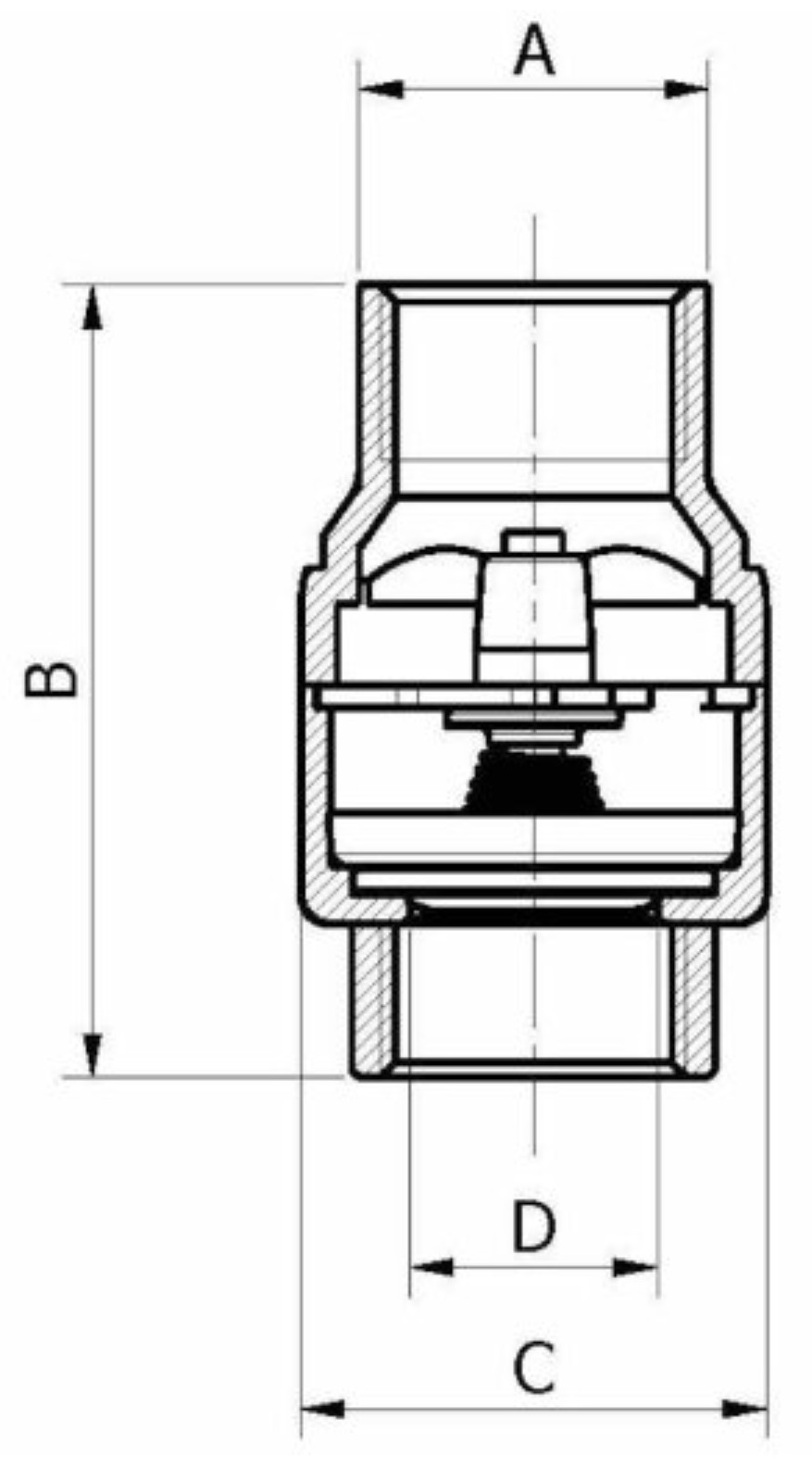

Dimensiuni de gabarit

Cotele A, B, C si D corespund desenului tehnic al supapei. Valorile dimensionale sunt exprimate in milimetri.

Domenii de utilizare

Supapa de sens unic SMALL din inox AISI 304 cu inel FPM se monteaza pe conducta de refulare a sistemelor de presurizare, in instalatii hidraulice civile si industriale, avand rolul de a impiedica returul fluidului si de a proteja pompa impotriva socurilor hidraulice (loviturilor de berbec) si a curgerii lichidului in sens invers la oprire. Functioneaza in regim de pana la PN 16 bar, cu o presiune de deschidere de 0,025 - 0,035 bar, ceea ce asigura o pierdere de sarcina redusa la trecerea fluidului. Constructia integral din inox AISI 304 si etansarea cu inel FPM (Viton) o recomanda pentru aplicatii de tratare a apei, statii de pompare, hidrofoare si circuite cu temperaturi cuprinse intre -20°C si +150°C, unde sunt necesare rezistenta la coroziune, etanseitate ridicata si fiabilitate pe termen lung.
