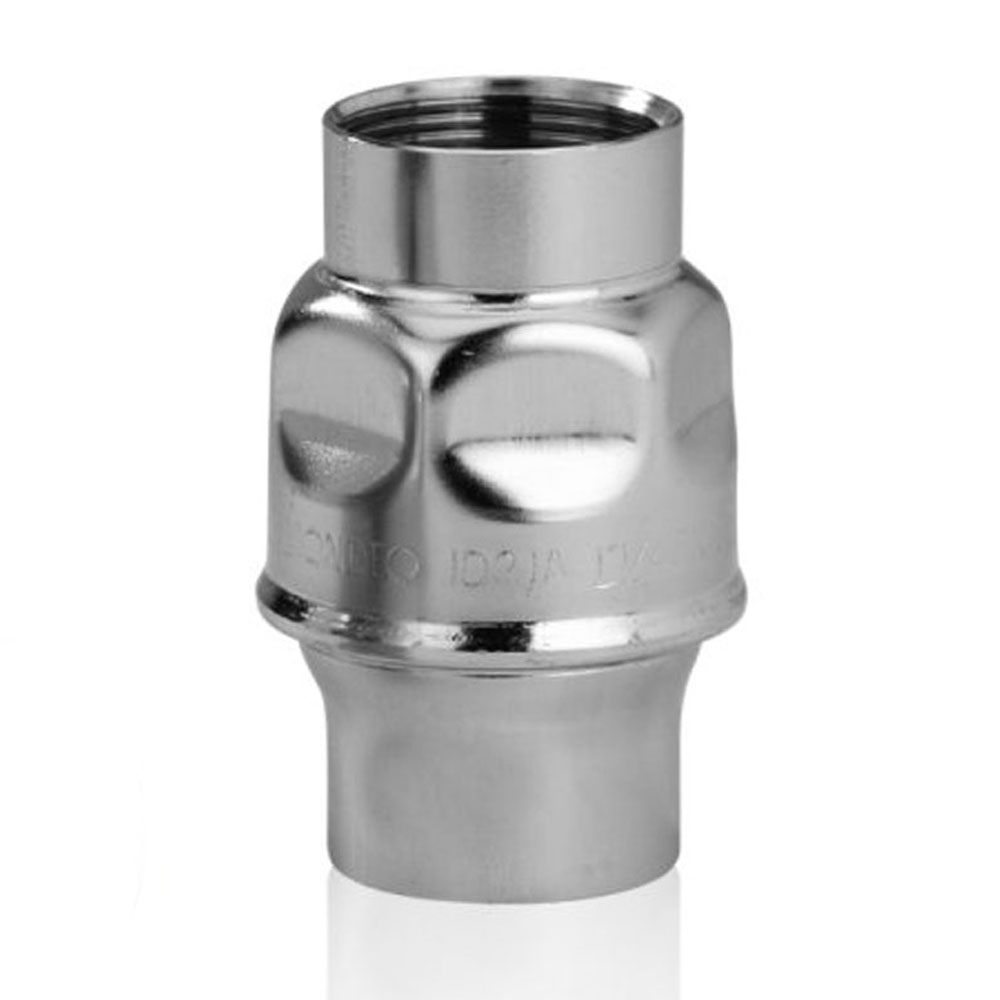

Supapa de sens unic inox AISI 304 , filete1", DN 25, garnitura FPM, 16 bar IDRJA

Supapa de sens unic (de retinere) pentru pompe si sisteme hidraulice, construita din otel inoxidabil AISI 304, cu filete conform UNI ISO 228/1, actionare cu arc si etansare FPM. Presiune nominala 16 bar, debit maxim 18,7 m³/h.

Descriere produs

Supapa IDRJA de sens unic previne intoarcerea fluidului in instalatie la stationare sau in caz de oprire a pompei. Se monteaza in pozitia de evacuare, fiind utilizata in sisteme hidraulice civile si industriale.

Corpul din otel inoxidabil AISI 304 este tratat prin degresare, decapare chimica si electropolizare, pentru rezistenta maxima la coroziune. Filetele interne sunt conform UNI ISO 228/1, asigurand compatibilitate cu instalatiile uzuale de apa. Etansarea se realizeaza prin garnitura FPM (Viton), cu interval de temperatura intre -20°C si +150°C. Actionarea cu arc are presiune de deschidere intre 0,025 si 0,035 bar.

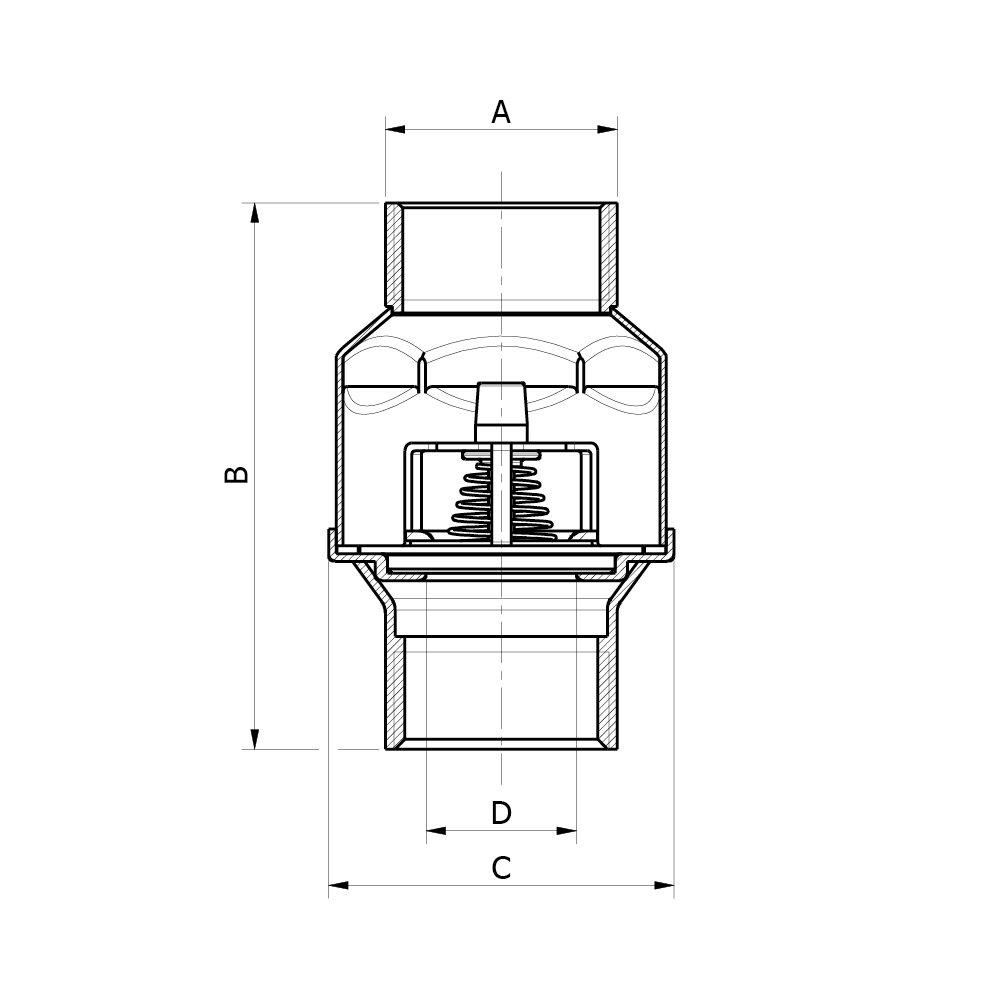

Specificatii tehnice

Caracteristici principale

• Functie de retinere - previne intoarcerea fluidului, actionand automat pe baza presiunii diferentiale
• Inox AISI 304 - rezistenta la coroziune in medii umede si agresive
• Presiune nominala 16 bar - siguranta pentru sisteme de apa si pompe circulante
• Conectare ISO 228/1 - compatibilitate universala cu instalatiile standard
• Etansare FPM (Viton) - fiabila intre -20°C si +150°C
• Debit mare 18,7 m³/h - pierderi hidraulice minime

Utilizari

• Sisteme de alimentare cu apa - protectie impotriva intoarcerii in retea
• Pompe circulante - montaj in pozitia de evacuare, impiedica drenajul la stationare
• Instalatii de tratament al apei - control flux in sisteme de filtrare
• Centrale termice si boilere - prevenirea intoarcerii pe conducta de retur
• Foraje si alimentari cu apa - siguranta pompei la caderea presiunii

Montaj

Monteaza supapa pe conducta de evacuare, cu sensul de curgere indicat de sageata de pe corp. Etanseaza filetul cu banda PTFE (3-4 rotiri), infileaza si strange ferm cu o cheie de 3/4", apoi verifica etanseitatea sub presiune.

Atentie: Nu monta supapa invers. Sageata de pe corp indica sensul de curgere; montarea invers blocheaza sistemul.
