Constructie si control :
- Tabloul este prevazut pentru comanda motoarelor trifazate cu pornirea stea triunghi;
- Comanda pornire manual / automat (comanda externa plutitor, presostat, electrosonde de nivel etc.);
- Protectie suprasarcina si scurt-circuit electric;
- Monitorizare si protectie succesiune faze, lipsa faza, supra-tensiune si sub-tensiune - reglabila procentual;
- Protectie lipsa apa (elecrosonde de nivel);
- Led pornire pompa;
- Led avarie - lipsa apa;
- Tabloul va fi insotit de schema electrica si manual de utilizare in limba romana.

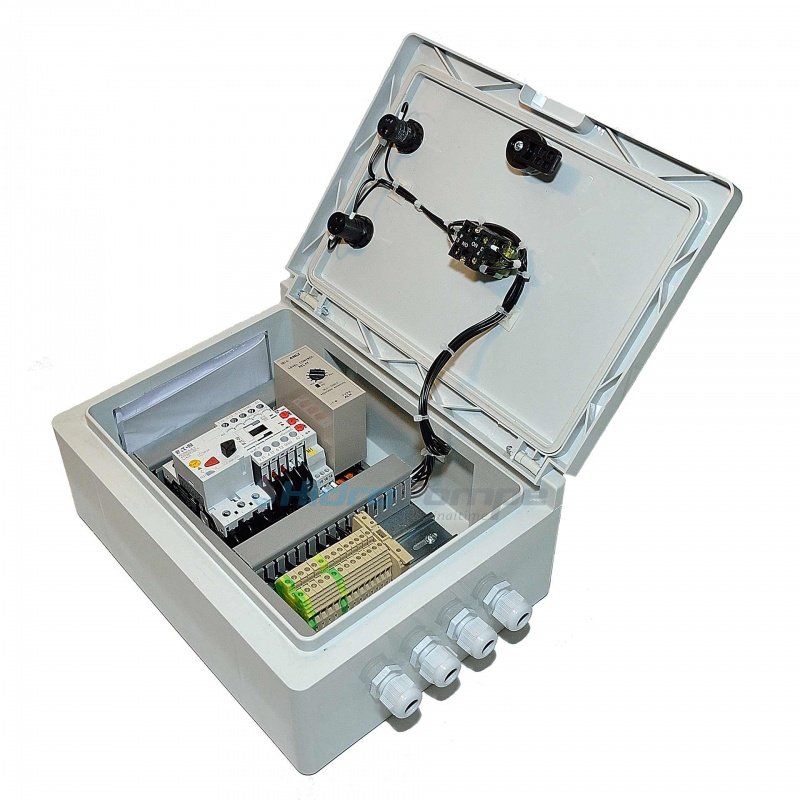

- Tabloul electric se prezinta sub forma unei cutii din policarbonat echipata cu aparataj electric conform standardelor europene CE.
Accesul cablurilor de alimentare in tablou se face prin presetupe de etansare situate in partea inferioara a cutiei.
Regim normal de functionare :
- Regimul manual: se roteste cheia de comanda in pozitia "manual". Daca contactul 3-4 al releului este inchis, pompa porneste.
- Oprirea pompei se face prin rotirea cheii de comanda in pozitia "0".

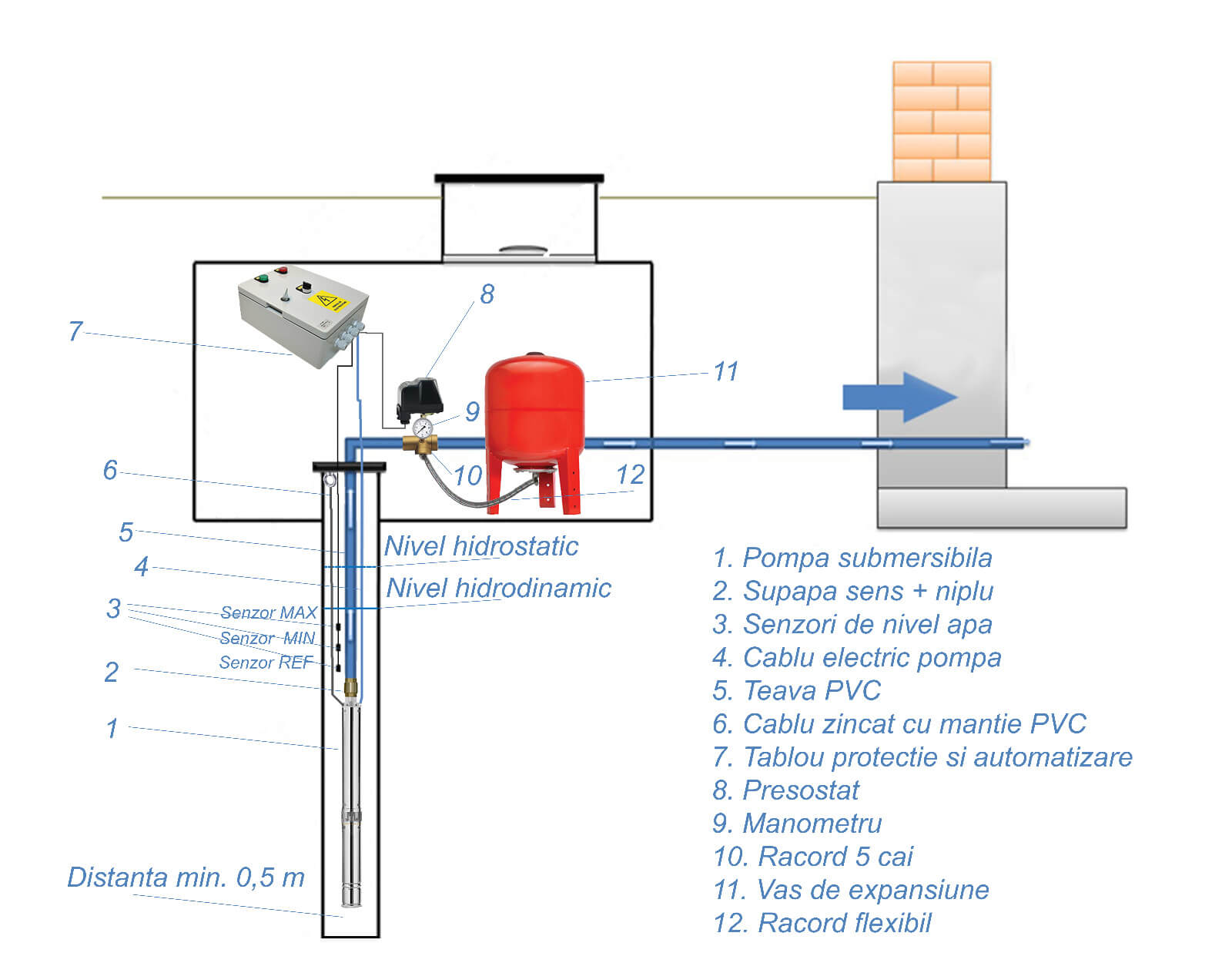

- Regimul automat: se roteste cheia de comanda in pozitia "automat", daca exista apa în put, pompa va porni Ia inchiderea contactului comenzii auxiliare C-C. Pompa va functiona pana Ia atingerea nivelului dat de electrodul de minim.
Daca se semnalizeaza lipsa apa (scaderea nivelului sub minim), pompa se va opri (contactul 2-4 al releului de nivel este inchis). Releul de nivel va astepta atingerea nivelului maxim in put. La atingerea acestui nivel pompa va porni din nou, daca este inchis contactul comenzii auxiliare C-C. Comanda auxiliara (C-C) este data de tabloul de control nivel bazin sau presostatul montat pe conducta de refulare a pompei. Astfel Ia atingerea nivelului de minim refulare submersibila in bazin, pompa porneste prin inchiderea contactului releului intermediar din tabloul de monitorizare si control nivel apa (daca exista) si se opreste Ia deschiderea acestui contact sau Ia atingerea nivelului dat de electrodul de nivel minim din put.
Semnalizarea optica este realizata de lampile cu led de pe capacul cutiei astfel:
- lampa verde – pompa este in funcţiune;
- lampa rosie – pompa este oprita, indica lipsa apa ( se asteapta atingerea nivelului apei dat de electrodul de maxim).
Regim de avarie :
În cazul în care pompa este in scurtcircuit sau în suprasarcinã, protecţia este realizatã de disjunctorul Q. La apariţia unei suprasarcini, aceasta este sesizata de catre disjunctorul Q. Acesta declanseaza si astfel se intrerupe alimentarea circuitului de forta al motorului pompei, rezultatul fiind oprirea acesteia. Protectia Ia Iipsa faza, dezechilibru faze, succesiune faze se face prin intermediul releului de faze VEUM400(N).
Daca ledurile verde si rosu ale releului VEUM400(N) sunt aprinse indica alimentarea tabloului cu tensiune trifazata corecta. Daca este aprins doar ledul verde, verificati:
- prezenţa tensiunii pe cele trei faze L1, L2, L3
- starea disjunctorului,implicit a motorului
- daca sunt în regula, schimbati doua faze pe alimentarea tabloului electric.
Tabloul electric funcţioneaza in urmatoarele condiţii climatice de mediu :
- Zona climatica, conform STAS 6535/83: N;
- Categoria de exploatare, conform STAS 6692/83: 3;
- Temperatura mediului ambient: -5...+40°C;
- Temperatura de depozitare si transport : -25...+55°C;
- Umiditatea relativa : max. 70% Ia +20°C;
- Altitudinea : max. 2000 m;
- Tabloul electric nu se va monta in medii cu pericol de explozie, cu grad inalt de poluare cu praf, cu emanatii corozive sau radioactive;
Caracteristici electrice :
- Tensiunea nominala de izolare : 500 V c.a.
- Tensiunea nominala de utilizare : 400 V c.a.
- Tensiunea de comanda : 230 V c.a.
- Frecventa nominala : 50 Hz;
- Gradul de protectie : IP 55;
