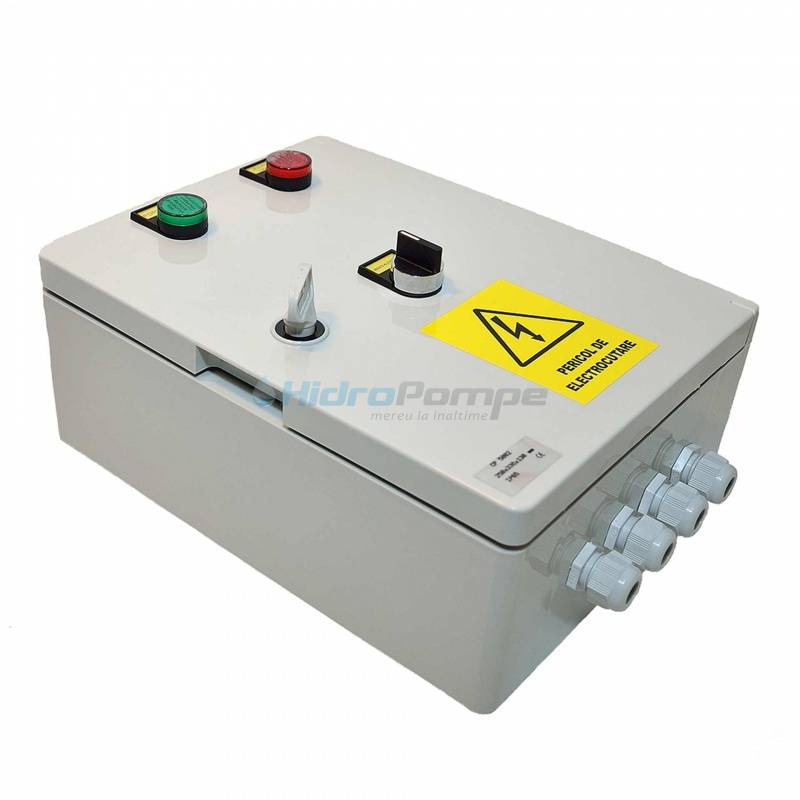

Tablou automatizare si control pompe trifazate 7,5 kW; 400V

Tablou automatizare si control pompe trifazate dedicat pentru pompele submersibile de apa curata si pompele submersibile de apa uzata.

Prezentare tablou automatizare pompe

Constructie si control :
- Tabloul este prevazut pentru pompele cu motoare trifazate cu pornire directa (DOL) de 7,5 kw 400V 16-20A;
- Protectie la supra-sarcina si scurt-circuit;
- Protectie la functionare lipsa faza, succesiune faze, over-voltage, undervoltage;
- Protectie functionare lipsa apa foraj;
- Functionare regim manual/automat;
- Tabloul de automatizare are grad de protectie IP65;
- Toate conexiunile se fac in cleme de legatura (inclusiv cleme de impamantare);
- Pentru regimul automat exista  o siguranta de protectie ultrarapida folosita in a nu veni din exterior pe partea de comanda (plutitor, presostat, etc) cu tensiune auxiliara, tabloul fiind proiectat sa utilizeze tensiunile din interiorul acestuia);

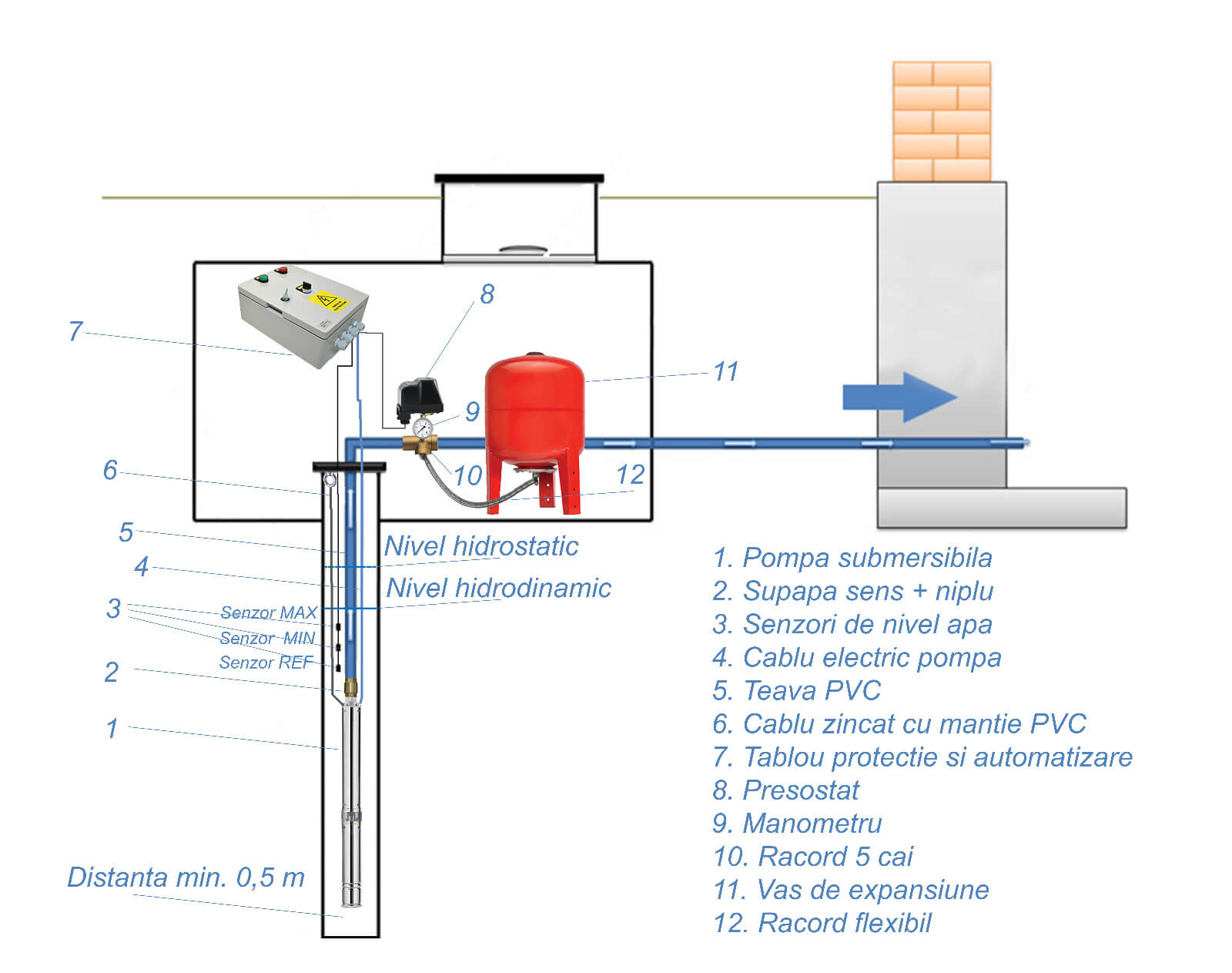

- Tabloul poate fi utilizat atat in regim functionare umplere bazin cu utilizare electropompa submersibila foraj, cat si golire a acestuia in regim electropompa submersibila apa uzata;
- Tabloul este prevazut cu martori luminosi functionare pompa, avarie lipsa apa foraj, bazin);
- Intrarile si iesirile cablurilor din si in tablou se fac prin presetupele existente;
- Tabloul vine insotit de sistem de montare pe perete extrem de practic si fiabil;

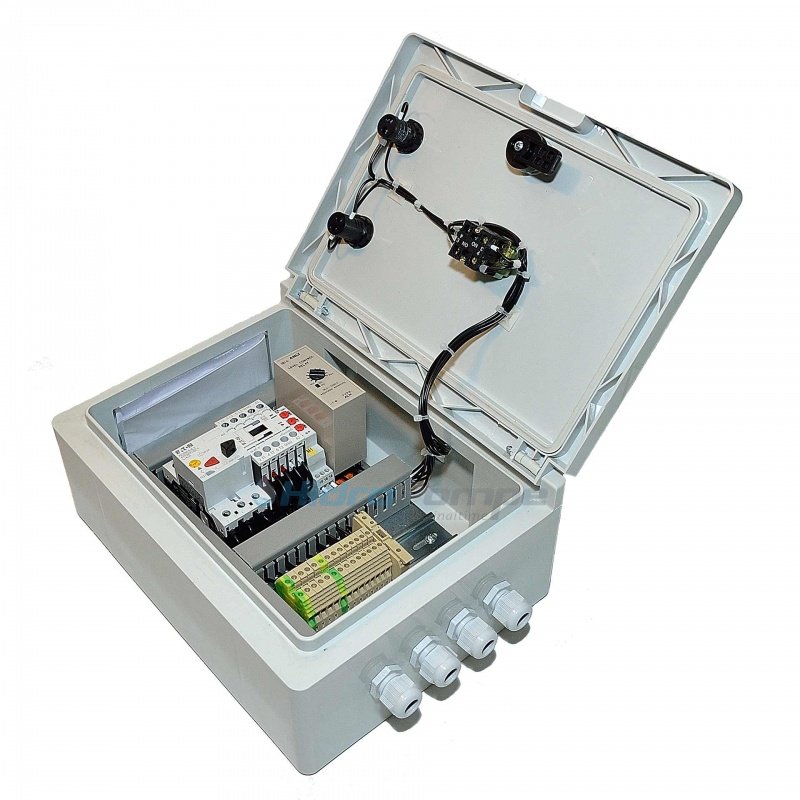

- Componentele utilizate sunt preponderent Eaton Germania (protectie magneto-termica, contactor, releu monitorizare faze) ;
- Toate echipamentele sunt insotite de schema monofilara si manualul de utilizare in limba romana;


Tabloul electric funcţioneaza in urmatoarele condiţii climatice de mediu :
- Zona climatica, conform STAS 6535/83: N;
- Categoria de exploatare, conform STAS 6692/83: 3;
- Temperatura mediului ambient: -5...+40°C;
- Temperatura de depozitare si transport : -25...+55°C;
- Umiditatea relativa: max. 70% Ia +20°C;
- Altitudinea: max. 2000 (m);
- Tabloul electric nu se va monta in medii cu pericol de explozie, cu grad inalt de poluare cu praf, cu emanatii corozive sau radioactive;
