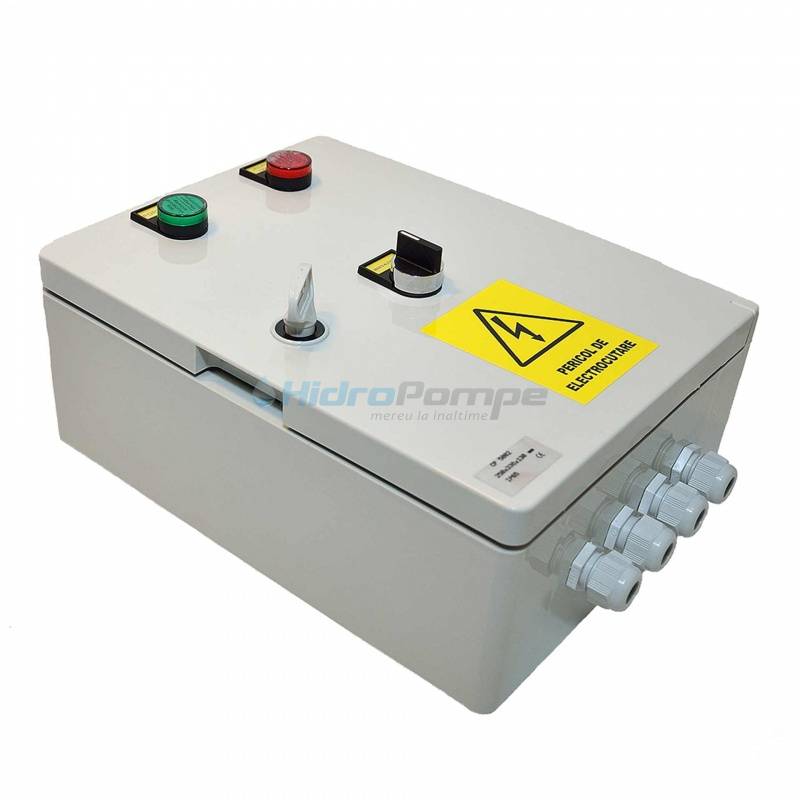

-Tabloul este prevazut pentru pompele trifazate cu pornire directa (DOL) 15 kw 400V.
Constructie si control :
- Protectie la supra-sarcina si scurt-circuit;
- Protectie la functionare lipsa faza, succesiune faze, over-voltage, undervoltage;
- Protectie functionare lipsa apa foraj;
- Functionare regim manual/automat;
- Tabloul de automatizare are grad de protectie IP65;
- Toate conexiunile se fac in cleme de legatura (inclusiv cleme de impamantare);
- Pentru regimul automat exista o siguranta de protectie ultrarapida folosita in a nu veni din exterior pe partea de comanda (plutitor, presostat, etc) cu tensiune auxiliara, tabloul fiind proiectat sa utilizeze tensiunile din interiorul acestuia);

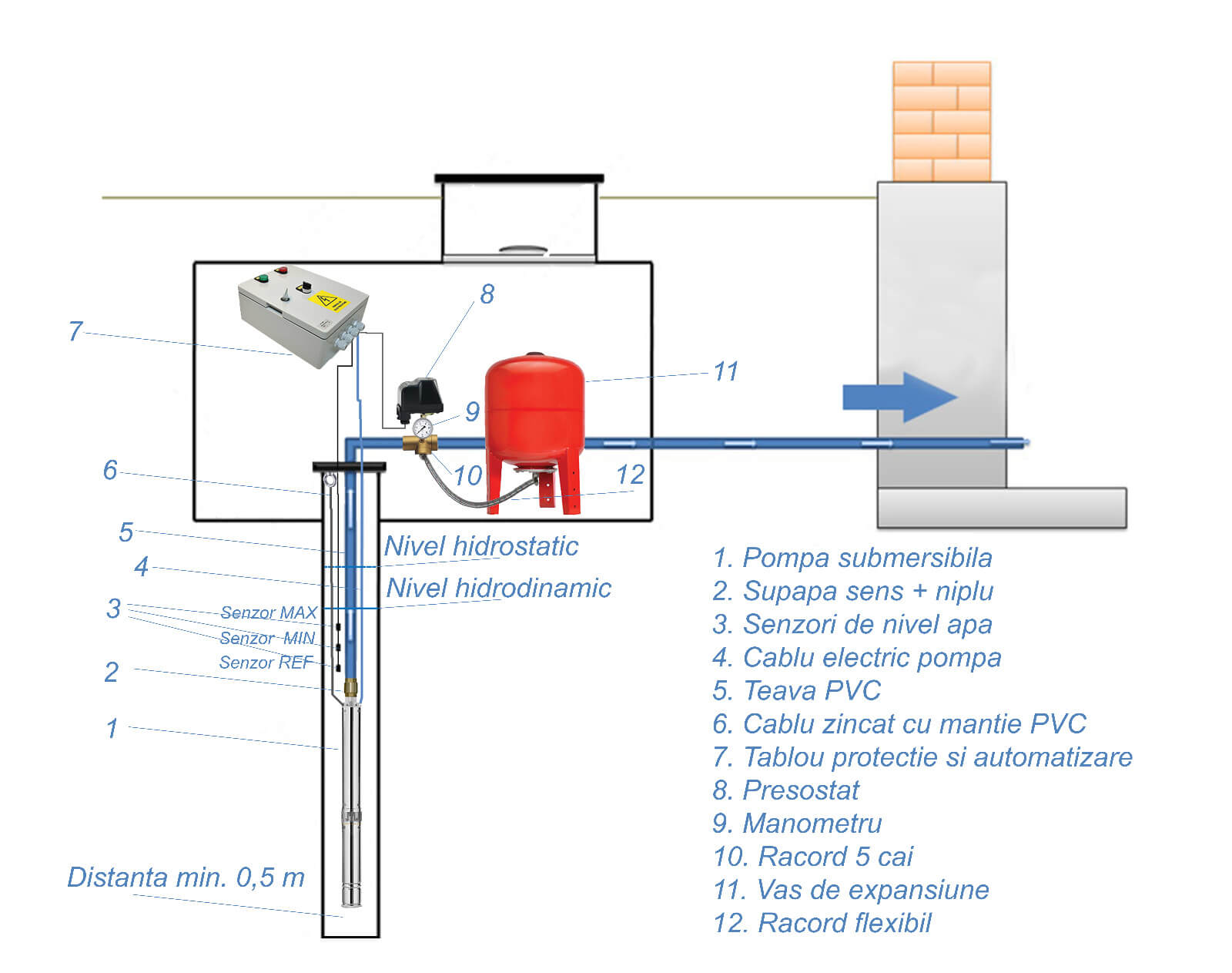

- Tabloul poate fi utilizat atat in regim functionare umplere bazin cu utilizare electropompa submersibila foraj, cat si golire a acestuia in regim electropompa submersibila apa uzata;
- Tabloul este prevazut cu martori luminosi functionare pompa, avarie lipsa apa foraj, bazin);
- Intrarile si iesirile cablurilor din si in tablou se fac prin presetupele existente;
- Tabloul vine insotit de sistem de montare pe perete extrem de practic si fiabil;
- Componentele utilizate sunt preponderent Eaton Germania (protectie magneto-termica, contactor, releu monitorizare faze) ;
- Toate echipamentele sunt insotite de schema monofilara si manualul de utilizare in limba romana;
Regim normal de functionare :
- Regimul manual : se roteste cheia de comanda in pozitia "manual". Daca contactul 3-4 al releului este inchis, pompa porneste;
- Oprirea pompei se face prin rotirea cheii de comanda in pozitia "0";
- Regimul automat : se roteste cheia de comanda in pozitia "automat", daca exista apa în put, pompa va porni Ia inchiderea contactului comenzii auxiliare C-C. Pompa va functiona pana Ia atingerea nivelului dat de electrodul de minim;
Daca se semnalizeaza lipsa apa (scaderea nivelului sub minim), pompa se va opri (contactul 2-4 al releului de nivel este inchis). Releul de nivel va astepta atingerea nivelului maxim in put. La atingerea acestui nivel pompa va porni din nou, daca este inchis contactul comenzii auxiliare C-C. Comanda auxiliara (C-C) este data de tabloul de control nivel bazin sau presostatul montat pe conducta de refulare a pompei. Astfel Ia atingerea nivelului de minim refulare submersibila in bazin, pompa porneste prin inchiderea contactului releului intermediar din tabloul de monitorizare si control nivel apa (daca exista) si se opreste Ia deschiderea acestui contact sau Ia atingerea nivelului dat de electrodul de nivel minim din put.
Semnalizarea optica este realizata de lampile cu led de pe capacul cutiei astfel :
- lampa verde – pompa este in funcţiune;
- lampa rosie – pompa este oprita, indica lipsa apa ( se asteapta atingerea nivelului apei dat de electrodul de maxim);
Regim de avarie :
În cazul în care pompa este in scurtcircuit sau în suprasarcinã, protecţia este realizatã de disjunctorul Q. La apariţia unei suprasarcini, aceasta este sesizatã de catre disjunctorul Q. Acesta declanseazã si astfel se întrerupe alimentarea circuitului de forta al motorului pompei, rezultatul fiind oprirea acesteia. Protecţia Ia Iipsa faza, dezechilibru faze, succesiune faze se face prin intermediul releului de faze VEUM400(N). Daca ledurile verde si rosu ale releului VEUM400(N) sunt aprinse, indica alimentarea tabloului cu tensiune trifazata corecta.
Dacã este aprins doar ledul verde, verificati :
- Prezenţa tensiunii pe cele trei faze L1, L2, L3;
- Starea disjunctorului,implicit a motorului;
- Daca sunt în regula, schimbati doua faze pe alimentarea tabloului electric;
Tabloul electric funcţioneaza in urmatoarele condiţii climatice de mediu :
- Zona climatica, conform STAS 6535/83 : N;
- Categoria de exploatare, conform STAS 6692/83 : 3;
- Temperatura mediului ambient : -5...+40°C;
- Temperatura de depozitare si transport : -25...+55°C;
- Umiditatea relativa : max. 70% Ia +20°C;
- Altitudinea : max. 2000 (m);
- Tabloul electric nu se va monta in medii cu pericol de explozie, cu grad inalt de poluare cu praf, cu emanatii corozive sau radioactive;
